Kamenka pour un bain de ses propres mains

Pour toute salle de bain: brique, panneau, cadre, barre ou blocs de mousse, l'attribut principal est un poêle. Sa chaleur procure une température élevée dans le hammam et chauffe l'eau pour les procédures. Les poêles pour une telle pièce n'ont pas de limite de matériau, vous pouvez souder ou acheter un modèle en fer, ou suivre la tradition russe et poser le poêle. Dans cet article, nous verrons comment construire un poêle de sauna pour un bain avec vos propres mains.

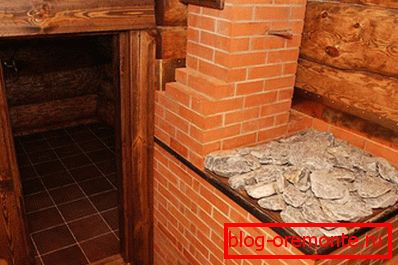

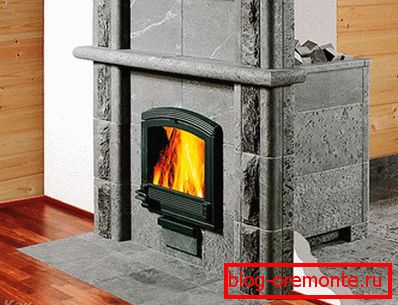

Les avantages d'un poêle en brique

Le poêle, construit en brique, a un grand radiateur fermé, les conceptions de leurs autres matériaux ne peuvent pas rivaliser avec lui en termes de qualité de la vapeur produite. Les avantages de cette conception sont:

• sécurité incendie;
• rétention de chaleur à long terme;
• la capacité de chauffer une grande surface;
• facilité d'utilisation et pas besoin de gaspiller du carburant dans le processus de lavage;
• chauffage uniforme de la pièce;
• absence de contact entre les pierres et les produits de combustion.

Les inconvénients d'un four à pierre comprennent son poids impressionnant, qui nécessite la pose d'une fondation séparée, et la nécessité de préchauffer le bain.

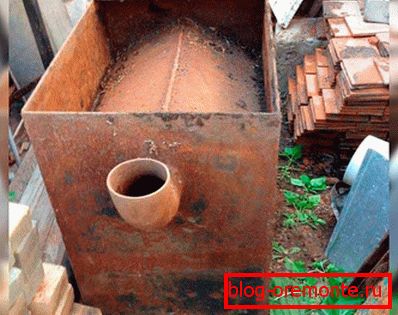

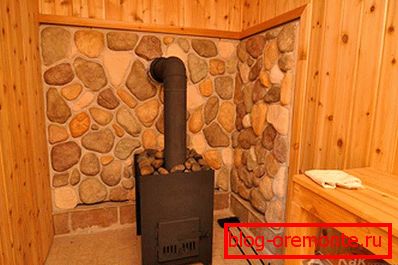

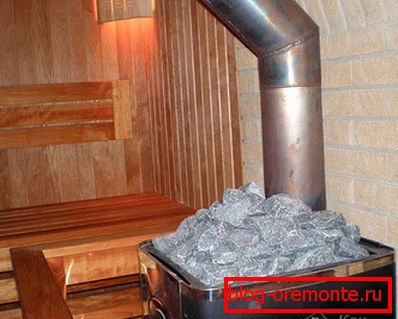

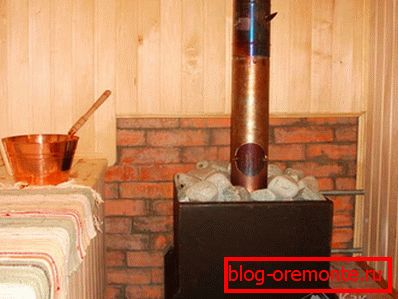

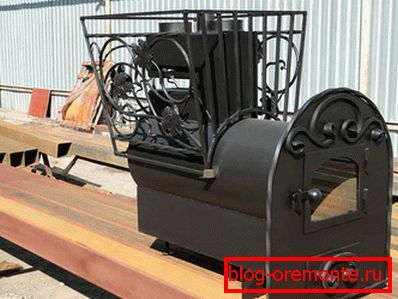

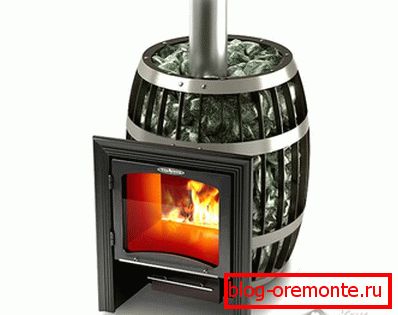

Réchauffeurs métalliques: avantages et inconvénients

Si vous le souhaitez, vous pouvez souder un four en acier pour un bain. Au-dessus de sa chambre de combustion, la capacité de traitement des pierres est définie. Cette option est moins chère et est rendue plus rapide et plus facile que la construction en brique. La fonte des éléments chauffants en métal ne peut pas être utilisée, des fissures apparaissent lorsque de l'eau pénètre dessus. Parmi les avantages du dispositif de chauffage en acier:

• taille compacte;
• petit poids;
• réchauffement rapide

Lors du choix d'un poêle de sauna, les inconvénients du poêle sont également pris en compte; refroidissement rapide après la cessation de la combustion, chauffage inégal du bain, risque d'incendie.

Le poêle en briques est installé de manière à chauffer toutes les pièces. Sa partie avant avec une porte de four et un cendrier est envoyée au vestiaire. Le lieu de construction est choisi lors de la conception de la baignoire, car vous devez tenir compte de la distance nécessaire entre le mur et le poêle et disposer une fondation solide.

L'emplacement de l'appareil de chauffage

Selon la zone de la chambre double, un poêle de taille appropriée est conçu. Si, en conséquence, le chauffage prend jusqu'à 2 m^2­alors il peut être installé dans une niche spécialement conçue dans le mur. De ce fait, vous pouvez éviter les pertes de chaleur car son chauffage sera effectué directement à partir du hammam. Bien que, dans la plupart des cas, l’appareil de chauffage est conçu de manière à ce que sa chambre de combustion soit installée dans la pièce voisine.

Le poêle pour le bain doit être installé de manière à ce que la chaleur qui s’en écoule se répande dans le vestiaire, le lavoir et le hammam. Grâce à cela, il sera possible de réaliser une cheminée commune avec trois canaux de cheminée séparés pour une chaudière à gaz, un foyer et un poêle.

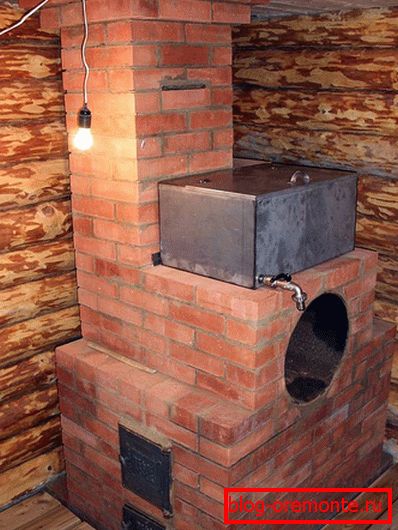

Réservoir d'eau

Immédiatement avant la construction du poêle, il est important de déterminer le volume de la capacité du réservoir dans lequel l'eau sera chauffée. Le volume du réservoir dépendra de l'intensité des visites au hammam. Ainsi, le calcul est effectué sur la base d'un litre d'eau chaude par personne. Il est préférable d'utiliser un conteneur ouvert. Bien qu'il y ait une évaporation, mais il y a un certain nombre d'aspects positifs:

• Commodité pour remplir la capacité.
• La possibilité d'effectuer l'entretien ou la réparation de l'intérieur selon les besoins, par exemple pour enlever le tartre, le nettoyer et le sécher.
• En hiver, éliminez complètement l'eau en protégeant le réservoir contre le gel de l'eau.

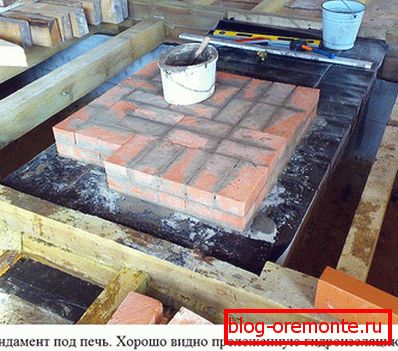

La fondation d'un poêle à briques

Si vous voulez que le four que vous avez fait servir pendant plus d'un an, vous devez vous assurer de lui donner une base solide. Dans ce cas, assurez-vous de noter les nuances suivantes:

1. Les fondations du bain et de l'appareil de chauffage doivent être différentes, surtout si la masse totale du four dépasse 700 kg. Il doit y avoir une distance d’au moins 500 mm entre eux.
2. La base de l'appareil de chauffage doit avoir une profondeur de 700 mm en dessous du sol. Dans différentes régions de la Russie, le niveau de gel du sol est différent.
3. En taille, la fondation doit être plus grande que le poêle lui-même de chaque côté de la demi-brique.

Alors, considérons le processus pas à pas pour créer les fondations d’un poêle:

• Pour commencer à creuser la fosse sous la profondeur de gel du sol, il faut en moyenne 700 mm. La taille de la fosse le long du périmètre devrait être plus large de 100 à 150 mm. Cela permettra d'installer le coffrage sans difficulté et de combler le vide résultant avec du sable ou du gravier.
• Au fond de la fosse, nous fabriquons un coussin de sable. À la sortie, il devrait avoir une épaisseur de 150 mm. Après avoir versé une couche de sable, nous le versons avec de l’eau pour le compactage. Au fur et à mesure que l'eau sera absorbée, le sable se déposera, il faudra alors le verser à l'épaisseur souhaitée.
• Lorsque l'eau est complètement absorbée, une couche de pierres ou de briques cassées est versée sur le sable. Il doit être bourré. Les espaces entre les pierres doivent être remplis de sable, en versant de l'eau. Il est très important que le sable remplisse l'espace entre le combat et les pierres aussi étroitement que possible. L'épaisseur de cette couche, dans notre exemple, sera égale à 250 mm.
• Si le sable a cessé de se déposer, la couche suivante de gravats peut être remplie. Il faut aussi bien le tasser.
• Maintenant, il est nécessaire de faire le coffrage de planches de 40 mm d'épaisseur. La taille interne du coffrage doit correspondre à la taille de la fondation. Le dessus du coffrage doit être de niveau. Il doit être solidement fixé dans la fosse et y placer la cage de renforcement. La largeur entre les murs de coffrage et le cadre devrait être de 50 mm.
• Dans l'étape suivante, le bétonnage. En même temps, il est nécessaire de produire un bourrage avec une pièce d’armature en acier ou une barre en bois. Le niveau supérieur de béton liquide doit être amené sur les bords du coffrage. La surface de la chape doit être plate. En conséquence, le coffrage devrait avoir le même niveau que le plancher de la salle de bain. Le béton inondé doit être laissé pendant quelques jours pour prendre.

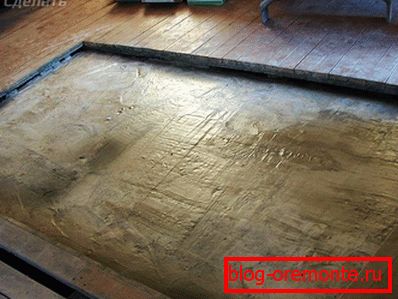

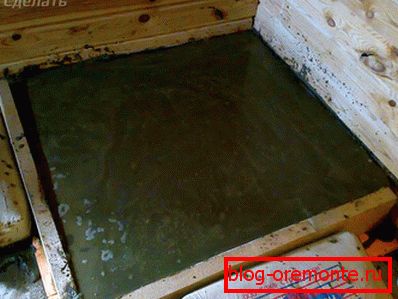

• Lorsque le béton a acquis une résistance suffisante, le coffrage doit être retiré. La surface du béton est recouverte de deux couches de goudron fondu. Après cela, remplissez l'espace entre les murs du sol et du béton - sable ou gravier. Après cela, couvrir la zone bétonnée avec une pellicule de plastique et attendre 7 jours. Ensuite, vous pouvez procéder à la maçonnerie.

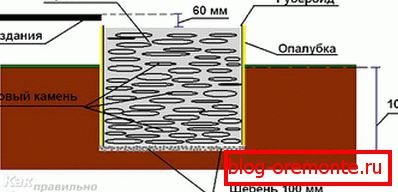

Fondation en béton

Connu et une autre version de la fabrication de la fondation pour le chauffage. La séquence de sa fabrication est la suivante:

• Tranchée également excavée avec un niveau de référence de gel du sol. Sa taille devrait être plus large autour du périmètre et en profondeur de 100 à 150 mm.
• Si la nappe phréatique n'apparaît pas dans la fosse et que les murs ne se détachent pas, vous pouvez commencer à poser les fondations du béton.
• Au fond d'une épaisseur de 150 mm tombent des gravats endormis. Il devrait être bien bourré. Dans le même temps, le sol devrait être horizontal.
• Après ce coffrage est fait. En apparence, c'est une boîte sans fond. Sa taille doit être conforme au plan de conception de la fondation.
• Les murs intérieurs du coffrage sont recouverts de bitume chaud ou de feutre de toiture pour l'imperméabilisation.
• Ensuite, plongez le coffrage dans la fosse.
• Disposez la première couche de grosses pierres jusqu'à 15 cm en bas.
• Les vides qui en résultent entre les pierres doivent être remplis de gravats.
• Top a versé une couche de mortier de ciment-sable. La consistance de la solution devrait ressembler à une crème épaisse. Il est préparé comme suit: Le ciment Portland М400 ou 500 est constitué d'une partie et de 3 parties de sable. De l'eau est ajoutée jusqu'à ce que la consistance du mortier ressemble à une crème épaisse.

Après ces actions, vous pouvez suivre l’une des méthodes suivantes:

1. Jeter la première rangée de mortier. Laissez-le pour une journée. Après avoir renversé la deuxième rangée de pierre également avec un écart dans la journée. Et ainsi de suite jusqu'à atteindre le niveau souhaité.
2. Si le volume de la fondation est petit, le béton peut être coulé en une fois.

Le niveau de la fondation ne doit pas atteindre le niveau de la finition, entre 60 et 70 mm. La couche supérieure de la chape doit être vérifiée par niveau. Après cela, la surface est lissée et recouverte d'une pellicule de plastique. Dans une semaine, la fondation sera prête pour la construction en maçonnerie.

Le taux de séchage du béton dépendra des conditions météorologiques. Par conséquent, dans certains cas, il faut attendre plus d’une semaine.

Assiette de fondation sur pilotis

Envisagez une autre option pour créer les fondations sous le poêle. Une plaque de béton armé de 150 mm d'épaisseur est posée à la base. Sa couche inférieure doit être renforcée. Plus la surface de la plaque installée est grande, plus la structure entière sera fiable. Mais comment être si le sol qui prédomine est de l’argile humide et du terreau? Une telle plaque ne pourra pas équilibrer la force de soulèvement due au gel lorsque le sol gèle. Entre autres choses, même dans les sols sableux et secs, on peut observer un mouvement saisonnier des fondations. Pour sortir de cette situation et augmenter la stabilité de la fondation sous la dalle, plusieurs pieux sont posés sur lesquels la dalle s'appuiera plus tard.

Vous pouvez faire ces piles comme suit:

• À l'aide d'une perceuse de jardin de 20 cm, vous percez une fosse cylindrique d'une profondeur de 1000 mm.
• Le fond de la fosse est recouvert d’une couche de gravats de 150 mm d’épaisseur et percutés.
• Après cela, prenez le ruberoïde et tournez le tube, ce qui servira de coffrage dans la fosse. Ce tube est immergé dans un trou.
• Ensuite, versez le béton dans la fosse au niveau de l’installation de la plaque.
• Après une moyenne de 10 jours, il sera possible d'installer une plaque en béton armé sur pilotis.

La fondation doit être imperméabilisée sur le bord supérieur. Cela empêchera les eaux souterraines de pénétrer dans la construction en brique du four. Pour ce faire, posez 2 couches de matériau de couverture avec un recouvrement sur la plaque installée, qui est recouverte de bitume chaud. Dans ce cas, le matériau de couverture doit dépasser de 50 mm la fondation. La deuxième couche de matériau de toiture est posée perpendiculairement à la première.

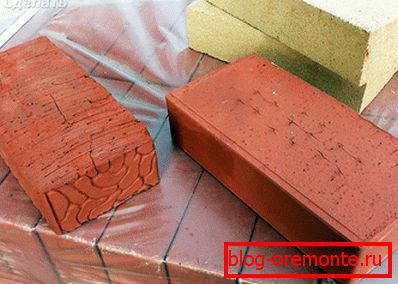

Brique de maçonnerie

Pour la pose du poêle, il est important d’acquérir une brique bien cuite et de haute qualité. Il ne devrait pas y avoir de copeaux, de fissures. Son visage doit être lisse. La qualité des briques peut être vérifiée très simplement. Si, pendant la chute, il tombe en plusieurs gros morceaux, alors la brique est appropriée. S'il tombe en plusieurs petites pièces lors d'une chute, un tel lot de briques ne convient pas pour un poêle.

Pour la maçonnerie, la meilleure option est le four (brique réfractaire en céramique). Idéalement, la taille d'une telle brique devrait être de 125 × 250 × 65 mm. Cependant, il est extrêmement difficile de trouver un lot de briques dont les dimensions ne diffèrent pas les unes des autres. Par conséquent, le choix des briques va avec prudence.

Avant de poser, de nombreux maçons posent des briques sur le sec, tout en laissant les espaces nécessaires dans les joints. Donc, vous pouvez éviter beaucoup d'erreurs.

Il existe un autre type de brique, qui n'a brûlé que 3 côtés. Un côté ne brûle pas. Ce côté est aménagé. Mais une telle brique est rare, c'est pourquoi les briques en céramique rouge sont le plus souvent utilisées.

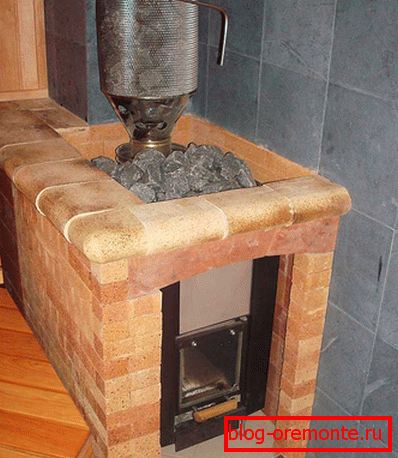

En ce qui concerne la zone de carburant, les briques en argile réfractaire sont utilisées ici Ш5. Il est rose clair, blanc ou jaunâtre. Cette brique résiste aux températures élevées. En termes de dimensions, il est différent, car dans la plupart des foyers, la chambre de combustion en argile réfractaire n'est pas associée à la pose de base du corps du four. De plus, il n'est pas nécessaire d'ajuster leurs lignes à un niveau. Mais si cela est requis par la situation, la brique peut être coupée à la taille souhaitée.

Il n'est pas recommandé d'utiliser des briques en argile réfractaire pour la pose du four. Cela est dû au fait que la chamotte n'accumule pas de chaleur, elle refroidit rapidement. Son principal avantage est qu'il peut résister à des températures élevées.

Mortier de maçonnerie

Pour les briques de maçonnerie, utilisez une solution préparée à partir d'argile réfractaire à la chamotte blanche. Vous pouvez également acheter une composition prête à l'emploi pour la chamotte de maçonnerie. Mettre tout le four sur cette solution est impossible. Pourquoi À une température de 700 à 800 ° C, cette solution est frittée dans un monolithe. Il n'y a pas de telles températures dans la maçonnerie extérieure. Par conséquent, après un court laps de temps, il se fissurera et se répandra, entraînant la destruction de la maçonnerie.

Pour la maçonnerie extérieure, une solution de sable de quartz et d'argile est utilisée dans un rapport de 1 (argile): 5 (sable). Le sable doit être d’origine fluviale ou de carrière. Le sable de rivière est un peu pire, car ses grains de sable sont ronds et la solution elle-même aura des caractéristiques pires. Par conséquent, la préférence est donnée au sable de carrière. Le sable est tamisé à travers une grille avec des cellules de 2–2,5 mm. Cela empêchera les grosses particules de pénétrer dans la solution.

Quant à l’argile, elle peut également être extraite d’une carrière d’une profondeur d’au moins deux mètres. Vous devriez vérifier la qualité de l'argile. Pour ce faire, trempez 200 g d'argile par jour dans de l'eau. Après cela, roulez l’argile en un "pain" et laissez-la sécher sous un auvent à l’air libre. Après 2 jours d'une hauteur de 170 cm, déposez-le sur une dalle de pierre. Si le "pain" s'est émietté en plusieurs grandes pièces, alors l'argile convient.

L'argile sélectionnée doit être trempée dans de l'eau jusqu'à l'obtention d'un état pâteux et passer au tamis. D'abord, par les grandes cellules, et encore par les petites.

Outil nécessaire

Pour poser le poêle, vous aurez besoin d’un tel ensemble d’outils:

• petite truelle;
• pioche de marteau;
• un carré de 60 à 40 cm;
• au plomb;
• niveau d'acier 60–90 cm;
• Bulgare avec un disque de coupe pour la pierre;
• lunettes de sécurité.

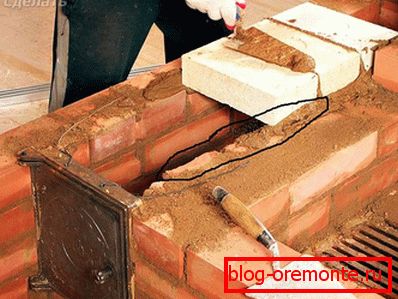

Maçonnerie

Le processus de pose est très laborieux et complexe. Ici, il y a un grand nombre de subtilités et de nuances, la compréhension de certaines ne dépend que de l'expérience. Par conséquent, afin de vous faciliter la tâche, plusieurs éléments vidéo de cette section vous expliquent, étape par étape, la disposition en ligne.

Par exemple, considérons la fabrication d’un petit réchaud ouvert. La taille d'un tel four est de 102 à 62 cm et permet de chauffer le hammam avec un réservoir tout en disposant le réservoir séparément. Il utilise un système de chauffage d'eau intéressant - un siphon ouvert. Ainsi, à un petit angle, un tuyau est soudé dans le réservoir, qui est scellé à la fin. Il devrait être sous le feu ouvert dans la chambre de combustion. Dès que l'eau dans le tuyau bout, elle monte dans le réservoir et à sa place il fait froid.

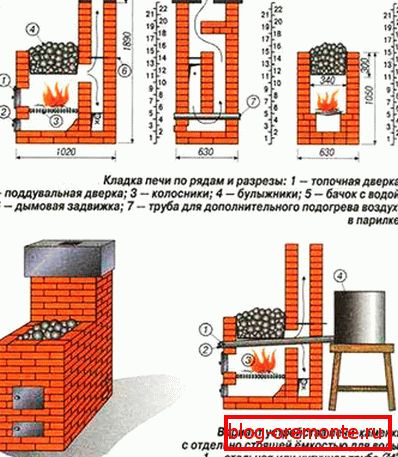

Le diagramme ci-dessous montre un exemple de poêle avec chauffage ouvert:

En plus du schéma de commande de la chambre de combustion ouverte:

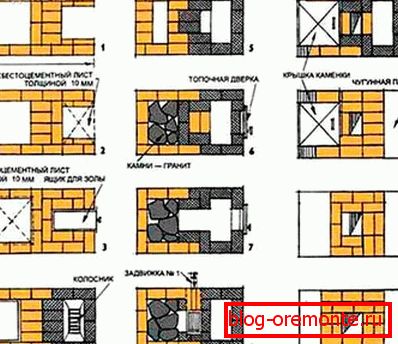

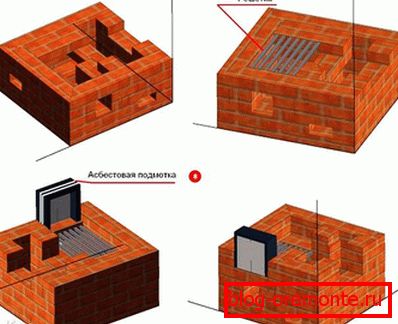

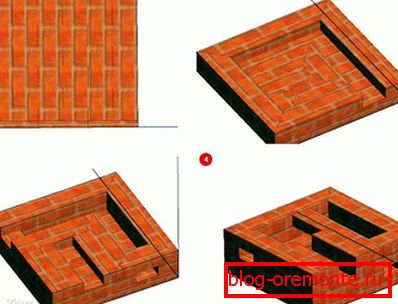

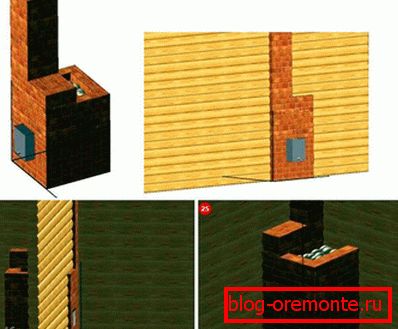

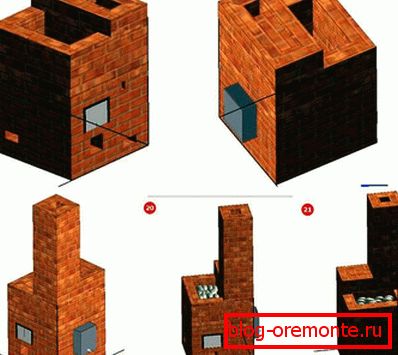

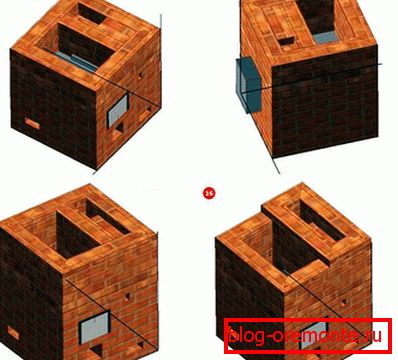

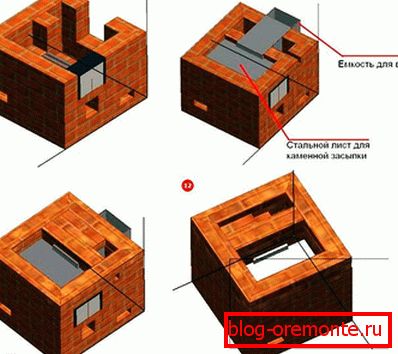

Ci-dessous dans le schéma est l'ordre de pose des fours à briques:

Si vous voulez faire un poêle fermé, alors gardez à l'esprit qu'il est beaucoup plus difficile à mettre en œuvre. Il faut tenir compte de nombreuses nuances lors de la pose. Il est assez difficile de décrire l'ensemble du processus technologique, nous vous suggérons donc de regarder la vidéo d'introduction. La particularité d'un tel four réside dans le fait que le réservoir de pierres est constitué de briques en argile réfractaire:

Vidéo об изготовлении закрытой печи-каменки:

Il convient de noter qu’à la fin de la pose, le séchage devrait durer 10 jours. Dans le même temps, les projets sont inacceptables. Ce n’est qu’à partir de ce moment que la première chambre de combustion peut être produite.

Photoинструкция порядовки печи-каменки

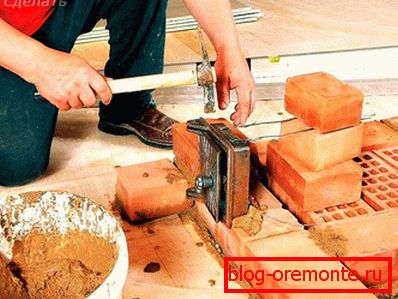

La construction du four et du cendrier

Il est très important de calculer correctement les dimensions du four. Il convient de prendre en compte divers facteurs allant de la présence d'un collecteur au chauffage de l'eau en passant par un type de combustible pour chauffer le bain. En moyenne, la profondeur de la chambre de combustion est de 800 mm. 250 mm est alloué pour le système d'eau chaude et 550 mm est la longueur habituelle du bois. La hauteur de la chambre de combustion peut atteindre 350 mm et sa largeur est de 400 mm. Avec de telles dimensions dans le four peut être placé de 8 à 10 bûches de bois.

Le cendrier avec plateau et ventilateur est conçu pour collecter les produits de combustion. Ils fournissent également un flux d'air dans la chambre de combustion, qui pénètre à travers la grille à l'intérieur. Pour réguler l'intensité de la combustion du bois de chauffage, on utilise une soupape ou un plateau pour les cendres. S'il est nécessaire de réchauffer rapidement le hammam, la palette s'éloigne presque complètement pendant un moment. Lorsque le bois de chauffage a éclaté, vous pouvez pousser la palette.

Dans cette vidéo, vous pourrez vous familiariser avec l’installation de la porte du ventilateur avec un chevauchement de verrouillage:

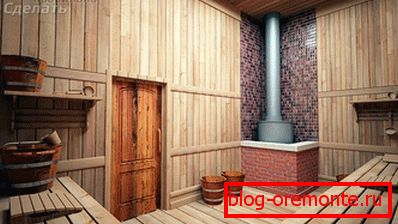

Cheminée

Le poêle est différent de ses analogues en ce que des pierres naturelles sont utilisées pour l’accumulation de chaleur. Le premier segment de tuyau traverse exactement un tel compartiment avec des pierres. En outre, la cheminée peut passer à l'intérieur du réservoir avec de l'eau pour le chauffer. À tous les autres égards, il n'y a pas de différences particulières dans la construction de la cheminée. Il peut être assemblé à partir de tuyaux sandwich ou de blocs de céramique. La cheminée fabriquée est nécessairement isolée.

Quant au fond de la cheminée, il est en acier jusqu'au plafond. Vous devez installer la porte lors du passage dans le tuyau de plafond.

La porte est conçue pour améliorer l'intensité de la combustion, ainsi que pour réguler la poussée.

Si un tuyau en sandwich est utilisé, il comporte deux parois entre lesquelles se trouve un matériau isolant thermique. Ils peuvent être installés dans la zone allant du plafond au champignon sur le toit. Les tapis de basalte sont utilisés pour réchauffer la cheminée en brique. Ils sont enveloppés avec un tuyau. Le fil est utilisé pour fixer les tapis. Un parapluie ou un champignon est toujours installé sur la cheminée. Cela empêchera la cheminée d'y tomber.

Lors de l’arrangement, la cheminée doit décider de quel type elle sera: externe ou interne.

Avec d'autres subtilités de la disposition de la cheminée, vous pouvez voir de la vidéo:

Terminer

Le plus souvent, le poêle est laissé sans finition. La brique rouge est disposée sous les joints, et toutes les bosses et irrégularités sont rectifiées. Il est également pratiqué d'améliorer la couleur de la brique avec une solution d'acide sulfurique ou chlorhydrique. Cependant, le poêle peut être enduit ou carrelé.

Si vous décidez de plâtrer, la couche doit être d'environ 15 mm. Pour ce travail, vous pouvez utiliser de telles compositions avec des proportions:

• argile (1) - amiante (0,2) - sable (2);
• chaux (2) - sable (0,2) - amiante et gypse (2);
• sable (3) - argile (1) - ciment (1) - amiante (0,2).

Immédiatement avant le plâtrage, le four est chauffé. Après cela, la première couche continue est humidifiée et appliquée. Lorsque la première couche est saisie, la couche suivante est appliquée. En conséquence, la surface du mur doit être frottée de manière à ce que le mur soit lisse et lisse. À la fin, vous pouvez faire du badigeon.

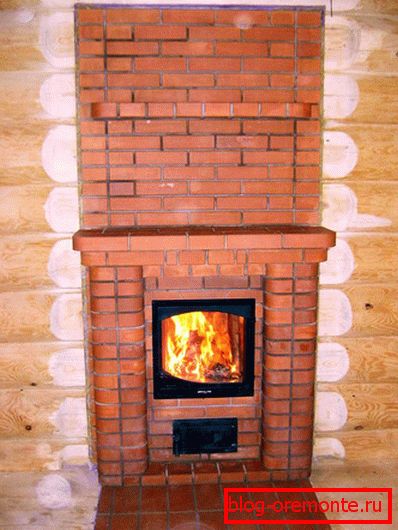

Mise en service

Avant de faire fondre le poêle, vous devez le laisser sécher. Pour ce faire, ouvrez les portes, le ventilateur et les vues sont ouverts pendant 7 jours afin que le four sèche plus rapidement. Si le poêle ne fume pas quand il est allumé, la traction est bonne.

Ne vous précipitez pas avec l'allumage du poêle. Sinon, si le séchage est insuffisant, des fissures peuvent se former dans la maçonnerie.

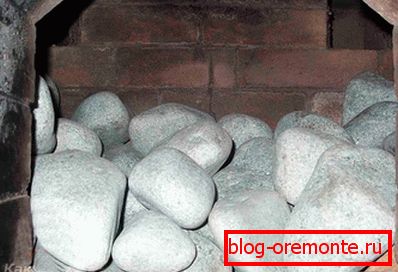

Sélection de pierres

Sur la base du nom du poêle, des pierres spéciales sont utilisées qui font l'objet d'un examen géologique sanitaire. En ce qui concerne le choix spécifique de la pierre, vous pouvez sélectionner ici plusieurs options:

• Талькохлорит.
• Jadéit.
• Gabbro-Diabate.
• Quartzite cramoisi.
• Porphyryte

Pour les bains, la meilleure option est considérée comme une pierre de mer. Cependant, cette opinion est déraisonnable. Comme le montre la pratique, une pierre de rivière résiste beaucoup mieux aux températures élevées. La pierre de mer est très rapidement détruite car elle n’a pas une force suffisante.

Mais en plus du type de pierre, vous devez choisir la bonne taille et la bonne forme. Par exemple, il peut s’agir de pierres moyennes à structure lisse. N'oubliez pas que les pierres devraient suffire, car cela affecterait la qualité du chauffage et du dégagement de vapeur.

Alors, pour décider quelle pierre est préférable d'utiliser pour le poêle, rappelez-vous non seulement l'aspect pratique, mais aussi la beauté de la pièce. Les pierres aux formes magnifiques constitueront une véritable décoration du bain russe.

Nous avons lu dans cet article le type de four le plus courant utilisé pour la préparation d’un bain russe. Comme vous pouvez le constater, le processus de construction est assez compliqué et responsable. Par conséquent, ne vous précipitez pas pour commencer à travailler. Lisez attentivement toutes les recommandations de cet article, diagrammes, photos et vidéos.

Vidéo

Dans la vidéo fournie, vous pouvez apprendre à fabriquer un poêle avec une chaudière à eau:

Et dans cette vidéo, vous pourrez vous familiariser avec la fabrication du four de 3,5 m:

Si vous voulez faire le travail vous-même, alors vous serez également intéressé à regarder la vidéo suivante:
