Noeud de passage de toit

Les structures de toiture modernes servent non seulement à protéger les bâtiments contre diverses influences climatiques (précipitations, vent, chaleur et froid), mais elles constituent également un lieu propice à la mise en valeur de canaux et de gaines ayant diverses fonctions fonctionnelles. Les canaux de ventilation, les cheminées, ainsi que les hottes aspirantes, les câbles d'antenne et autres moyens de communication, passent généralement par le toit des bâtiments résidentiels et industriels. Pour l'enregistrement des lieux de leur retrait vers l'extérieur, un élément structurel spécial est utilisé, appelé «noeud de passage à travers le toit» (abrégé en UE).

But et caractéristiques de conception

L'unité de passage a pour objectif principal de concevoir de manière constructive les canaux d'évacuation avec leur obturation simultanée, excluant l'entrée de sédiments, ainsi que de débris et d'objets étrangers.

Les nœuds formés dans les zones de sortie des puits de ventilation à travers le toit sont le plus souvent montés dans des cuvettes spéciales en béton armé ou directement sur ses éléments porteurs (chevrons).

Pour différents types de toits dont la conception diffère de manière significative, il convient de sélectionner les types de passerelles correspondants. Dans le même temps, l’utilisation d’UE d’un type ou d’un autre, en règle générale, n’est pas liée à la classe de ventilation montée, c.-à-d. il peut être intégré à la fois dans les systèmes naturels et forcés (d'échappement).

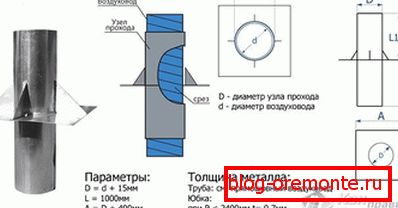

En fonction du type de construction du toit, ainsi que du type de système de ventilation, la base de montage de l'unité de passage à travers le toit (cuvette) peut avoir différentes tailles et formes. Il peut être rectangulaire, carré, rond ou ovale, en fonction de la forme du trou traversant à former. Lors du montage, un tel verre est simplement placé sur un tuyau métallique d'un diamètre donné, constitué de tôle d'une épaisseur d'au moins 1 mm.

Toute la structure résultante est ensuite fixée directement sur le toit ou sur un socle spécial, réalisé sous la forme de verre en béton armé. Pour fixer les unités de passage de ventilation sur un tel verre, ce qui permet de décharger la structure de toit des charges excessives, des boulons d'ancrage spéciaux sont utilisés.

Données pour le design UE

Les données pour la conception du site et le choix de ses variétés sont déterminées en fonction des facteurs suivants:

• angle de pente;
• la quantité de vent et la charge de neige dans la région;
• matériau et épaisseur du plancher du grenier;
• type de matériau de toiture utilisé pour fermer le toit.

Si le chevauchement de l'étage supérieur de la maison est constitué de dalles en béton armé - dans ce dernier cas, il convient de préparer à l'avance des trous de taille et de forme appropriées, renforcés avec des verres en béton plein. Le passage à travers le recouvrement, réalisé sous la forme d’un cadre en métal léger, est réalisé de la même manière, à la seule différence que les vitres des tuyaux sont en métal. Le choix de la taille et de la forme du verre doit dans tous les cas être fait au stade de la préparation de la structure du projet.

Lors du calcul des nœuds, la pente de la pente, ajustée aux charges de neige et de vent, doit être prise en compte en premier. Dans les régions où les précipitations sont fréquentes, il faut tenir compte du fait qu'en hiver, le poids de la neige accumulée sur le toit peut atteindre des valeurs significatives; en même temps, il peut bloquer à la fois les nœuds du passage à travers le toit et les canaux de sa ventilation.

Lors du calcul des charges sur l’UE, il convient également de prendre en compte la possibilité d’exposition à des masses de neige glissantes du toit lors du dégel printanier (ceci tient toujours compte de la qualité de la surface du matériau de couverture).

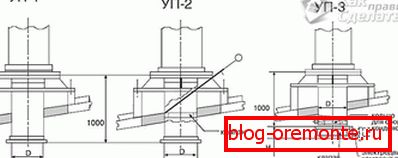

Types d'UE

Dans la construction, les types d’éléments de câblage suivants sont le plus souvent utilisés:

• dispositifs avec une vanne à commande manuelle;
• unités avec vanne à commande automatique;
• noeuds sans valve.

Les nœuds équipés de vannes manuelles se distinguent par des propriétés remarquables telles que la facilité d'utilisation et l'efficacité. En revanche, un mécanisme de contrôle spécial intégré à la vanne mécanique vous permet de l’ouvrir et de la fermer automatiquement.

Les nœuds sans vanne ont une connexion constante avec l'espace extérieur et sont le plus souvent utilisés dans des conduits de type conduit qui nécessitent un flux continu d'air frais.

Notez également que la taille de l’UE pour l’organisation de la ventilation s’inscrit dans une ligne de valeurs qui diffère littéralement de plusieurs millimètres, ce qui vous permet d’utiliser pratiquement nombre de ses variétés.

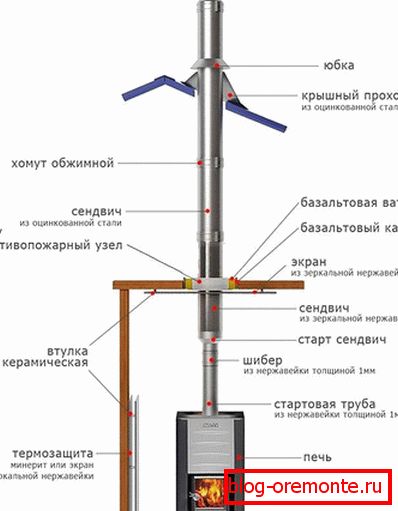

Caractéristiques de l'UE pour les cheminées

Une approche particulière à la disposition des unités de passage utilisées pour amener la cheminée sur le toit du bâtiment s’explique par la nécessité de se conformer aux exigences de sécurité incendie. En effet, lors du fonctionnement, la buse de sortie est fortement chauffée par les gaz du four, ce qui n'exclut pas la possibilité d'inflammation des matériaux inflammables adjacents à celle-ci.

À cet égard, l'installation de l'UE dans ce cas, les exigences suivantes:

1. Lors de la création d'un nœud entre la cheminée et les éléments de la toiture, il est nécessaire de ménager un petit espace, dont la taille est déterminée par les codes du bâtiment applicables.
2. La zone exposée au feu doit être posée avec un matériau résistant à la chaleur qui exclut la possibilité d'un incendie (amiante, par exemple).
3. Dans les sections du passage de la cheminée à travers la toiture, des boîtes spéciales en métal galvanisé doivent être utilisées, fournissant un espace rempli de laine de verre ou d'un autre matériau ignifuge.

Une version plus simple du passage à travers le toit implique la disposition d'une jupe spéciale, ce qui permet d'obtenir un espace de la taille requise entre le tuyau de sortie et le trou dans le matériau de toiture. La présence d'un tel espace en plus d'une protection contre le feu peut compenser la dilatation thermique des parois du canal de la cheminée lorsqu'elle est chauffée.

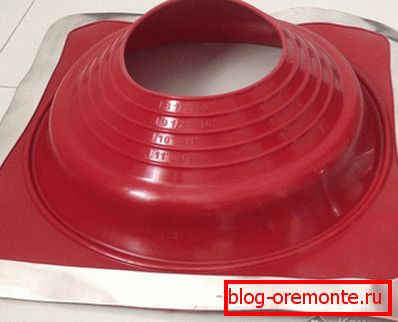

Scellant Universel

De nos jours, en plus des points d’accès typiques dans la construction, leur modification plus simple, qui est réalisée comme un joint annulaire universel, est de plus en plus utilisée. La différence entre cet élément et les autres UE est qu'il est permis de l'installer sur des ouvertures de presque tous les diamètres (en utilisant un joint universel, il est possible de sceller les passages d'un diamètre de 3 à 60 cm). L’efficacité de son utilisation n’est pas liée au type de matériau de couverture, c’est-à-dire que de tels joints garantissent une étanchéité fiable de tous les revêtements protecteurs connus.

En raison de leur forme conique, ces produits peuvent être utilisés sur des toits en pente de pratiquement toutes les pentes. Leur élasticité permet une étanchéité fiable des surfaces de vagues en tôle ou en ardoise, empilées par exemple de manière arbitraire.

Les produits de cette classe sont en silicone de haute qualité, ce qui leur permet de fonctionner dans une large plage de températures (de –74 à + 260 ° C).

Les avantages de tels joints incluent le fait que le silicone conserve ses propriétés dans des conditions d'exposition à des milieux agressifs et a une longue durée de vie par rapport au caoutchouc conventionnel.

Caractéristiques de montage d'un joint universel

Lors du choix d'un produit d'étanchéité universel approprié, il faut supposer que pour assurer l'étanchéité du passage, la taille de travail de la bague montée doit être légèrement inférieure au diamètre du tuyau (environ 20%).

Pour faciliter le montage du joint, l'excès de matériau de la bague est simplement coupé. Le bon ajustement du produit monté à la surface du toit sur tout le profil est assuré par la compression fiable de la bride, qui est réalisée à l'aide d'un outil d'installation spécial.

La surface du tuyau est traitée avec une solution de savon préparée à l'avance, ce qui facilite l'ajustement du joint.

Après une étanchéité fiable du joint avec une composition spéciale, le joint est fixé sur la surface du toit au moyen de vis autotaraudeuses de taille appropriée, vissées autour du cercle par incréments de 35 mm environ.

Le mastic universel est très demandé aussi bien par les constructeurs professionnels que par les commerçants privés, ce qui s’explique par la simplicité de son installation et par une étanchéité de haute qualité.

En conclusion, nous notons que, lors de l’organisation de nœuds typiques d’une ventilation ou d’un passage de cheminée à travers un toit souple, au lieu d’une fixation par vis rigide, des mélanges d’adhésifs spéciaux et des mastics bitumineux peuvent être utilisés, alliant propriétés de fixation et isolantes. Les règles d'application de ces composés sont déterminées par le fabricant et supposent la compatibilité de leurs différents types (à condition que, une fois mélangés, ils ne se décomposent pas et ne libèrent aucune substance chimiquement active).
