Plancher chaud sous linoléum sur un plancher en bois

06-01-2018

Utile

Auparavant, la disposition du plancher chauffant n’était pas un plaisir bon marché, et ce n’était que dans les bains publics qu’elle pouvait payer elle-même. Pour ce qui est de nos jours, la situation est maintenant très différente. Cette technologie s'est tellement répandue que beaucoup peuvent maintenant se le permettre. La répartition du circuit de chauffage sur le sol permettra de maintenir une température uniforme et stable dans toute la pièce à vivre. Cependant, ce n'est pas toujours facile à mettre en œuvre. Par exemple, que peut-on faire dans un plancher en bois? Pour compliquer le problème, il se peut que le linoléum soit le matériau de finition du sol. Est-il possible de combiner tout cela? Après une étude minutieuse de ce problème, vous pouvez non seulement vous assurer qu'il est réel, mais également tester votre force et créer indépendamment un plancher chaud sous le linoléum sur le plancher en bois. Nous vous suggérons d'étudier ce sujet en profondeur.

Présente un plancher de bois chaud

Le principe fondamental du sol chaud est le transfert d'énergie thermique à travers la surface du sol de la pièce. Ce développement est utilisé avec succès dans le cas d'un sol en béton. Le matériau a une conductivité thermique élevée. De plus, il accumule de la chaleur et crée une sensation de confort dans les jambes.

Dans ce cas, la question se pose: si ce système est aussi efficace, pourquoi ne pas prendre et remplacer les planchers en bois par des planchers en béton ou au moins couler une chape en béton sur un plancher en bois? Cela peut sembler être la bonne décision, cependant, il y a quelques nuances ici, bien qu'un système efficace ait été développé pour remplir le plancher de bois avec une cravate. Même avec une couche minimale de chape, une épaisseur minimale de 70 mm est requise pour un sol chauffé à l'eau, par mètre² base en bois aura une pression constante de masse d'environ 300 kg. Et comme les sols ne sont pas toujours lisses, vous aurez peut-être besoin d'une couche plus grande pour les aligner.

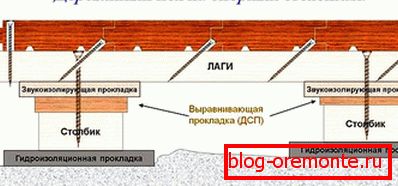

À partir de cela, il est raisonnable de supposer que cacher des planchers de bois sous du béton est risqué et peu fiable. L'arbre s'effondre avec le temps. Et même si ce système de 30 à 40 ans n'échouera pas, vos enfants pourront en récolter les fruits amers, c'est au mieux. Compte tenu de ces facteurs, nous excluons complètement ce processus, d’autant plus qu’une technologie a été développée pour permettre de poser le circuit de chauffage sur un plancher en bois. De plus, il présente un certain nombre d'aspects positifs:

le poids minimum du "gâteau" chauffant;
l'énergie thermique va un peu avant que les utilisateurs la ressentent
la possibilité de combiner avec le linoléum et d'autres matériaux de tapis;
réduit considérablement le temps d'installation;
après l'installation, vous pouvez immédiatement mettre en service;
le travail humide est complètement exclu;
charge par 1 m² jusqu’à 30 kg, il est 10 fois plus léger que le système en béton;
Cela élimine également la charge supplémentaire qui pèse sur la construction de planchers en bois, en particulier dans les cas où il s'agit de poutres en bois;
Outre le poids, la taille du gâteau diminue également, ce qui exclut la possibilité d'une forte diminution de la hauteur de la pièce.

Cependant, dans un souci d'objectivité, il convient de noter que le chauffage au sol en bois ne pourra pas servir de chauffage principal. Ce matériau a une faible conductivité thermique. Par conséquent, dans une plus large mesure, un tel système constitue un excellent ajout au système de radiateur de chauffage principal, ce qui aidera à maintenir un microclimat agréable.

Entre autres choses, il convient de considérer le revêtement de sol, dans ce cas le linoléum. Il est important d’aborder la question de la mise en œuvre avec la tête froide, car certains points importants feront l’objet de nouvelles discussions.

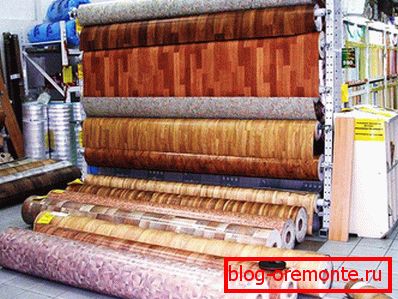

Le choix du linoléum pour le chauffage par le sol

En ce qui concerne le choix du linoléum pour le chauffage par le sol, il convient de s’approcher lentement. Nous allons maintenant examiner les types de linoléum et déterminer comment ils réagissent au sol chaud, ou plutôt s’ils peuvent être combinés au chauffage.

Types de linoléum

Le linoléum est divisé en cinq grands groupes, qui se distinguent par le liant:

le caoutchouc, également connu sous le nom de reline;
la colloxyline (nitrocellulose);
glyphtalique (alkyde);
polychlorure de vinyle (nom abrégé PVC);
naturel.

Сравним между собой PVC и натуральный линолеум:

Caractéristiques

PVC

Naturel

Côté technique

Le linoléum en PVC est aujourd'hui composé de différentes sous-bases:

GOST non tissé isolant thermique 18108-80;
tissu GOST 7251-77;
sans sous-jacent GOST 14632-79;
Reliure en caoutchouc GOST 16914-71;
alkyde TU 21-29-104-83;
moussé;
sans base;
multi et simple couche.

Le linoléum naturel est de deux types:

Avec la base.
Sans fondation.

Les matériaux naturels sont principalement utilisés comme base. De par sa composition chimique, ce matériau est le plus proche de l'original. Il est basé sur les composants suivants:

farine de bois;
colorants naturels;
poudre de calcaire;
huile de lin;
résine de pin;
farine d'écorce de liège.

Le tissu de jute fait office de porteur.

Forces et faiblesses

Lorsque la température atteint 2% de PVC, le linoléum se contracte, à l'exception du matériau sur la base en mousse. Il a une odeur spécifique qui disparaît avec le temps.

Le linoléum naturel ne contribue pas à la propagation du feu. Il est facile de le nettoyer de la poussière et d'autres contaminants. Après l'installation conserve sa taille pendant toute la durée de fonctionnement. La présence dans l'huile de lin élimine l'accumulation de décharges électrostatiques et a en outre un effet bactéricide. Au bout d'un moment, il ne s'estompe pas et ne change pas de structure. Le matériau résiste à l'alcool éthylique, aux acides gras et non concentrés. Cependant, sous l'influence d'alcali est détruit en cas d'exposition prolongée. Cela s'explique par le fait qu'il contient de la poudre de calcaire qui réagit avec les alcalis.

Pourquoi devrions-nous y aller? La connaissance de la composition du matériau permettra de tirer la bonne conclusion quant à savoir si le linoléum peut être déposé sur le sol chaud. Ainsi, selon les recherches, il s’agit d’un linoléum en PVC multicouche qui convient le mieux au chauffage par le sol. Pourquoi

La base est en fibre de verre, qui est traitée avec une pâte spéciale de PVC (imprégnation) de la face avant. Ensuite, appliquez une deuxième couche de PVC. Il contient d'autres composants. Lorsque l'impression et la gravure peuvent être utilisés jusqu'à six couleurs. La couche finale est une couche de fixation en PVC transparent d’une épaisseur maximale de 0,15 mm. Quant à la base de fibre de verre, elle est protégée par un substrat (polyester, tissu, jute ou PVC expansé). Seul le substrat en PVC mousse est considéré comme le plus adapté à la dilatation en température. Une telle structure multicouche élimine complètement la possibilité de déformation du matériau lors de son chauffage. Cependant, en ce qui concerne le respect de l'environnement, cet indicateur est nettement inférieur au naturel par cet indicateur.

Considérez les caractéristiques des autres types de linoléum:

Voir	Caractéristiques

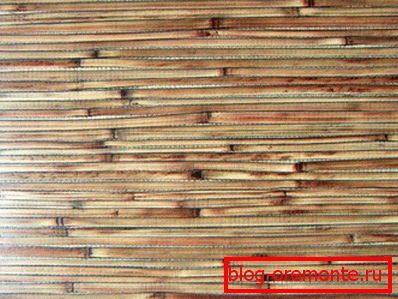

Colloxyline (nitrocellulose)	Matériau élastique et résistant à l'humidité. C'est un mince revêtement. Sa structure est très sensible aux changements de température. En conséquence, son utilisation avec le chauffage par le sol n’est pas recommandée.

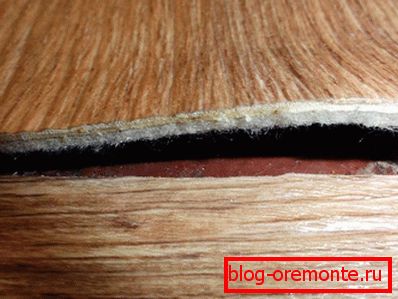

Glyphtalique (alkyde)	Ce type de linoléum dans sa composition proche du naturel. Il est à base de résine glyptale, à base de glycérine, d'huile végétale et d'anhydride phtalique. Il est à noter que ces composants subissent une oxydation. Ce matériau peut être combiné avec des systèmes de chauffage au sol électriques et à eau chaude.

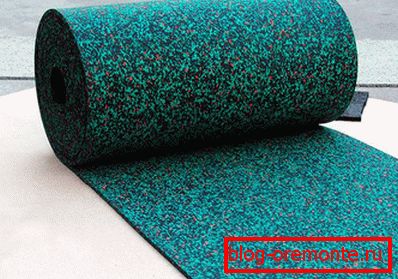

Relin (caoutchouc)	Ce type de linoléum est principalement utilisé dans les locaux industriels. Cependant, il contient des substances volatiles dangereuses qui, lorsque la température augmente, sont extrêmement dangereuses pour le corps humain. La conclusion est évidente: l’utilisation de Relin en combinaison avec le chauffage par le sol est inacceptable.

On peut dire que toutes ces informations sont présentées à ceux qui souhaitent tout comprendre par eux-mêmes. Ceux qui n'attachent pas d'importance à cela, le fabricant simplifie le processus de sélection. Comment Sur l'étiquette apposée sur l'emballage, un signe / marquage spécial indique la possibilité de déposer du linoléum sur le sol chaud.

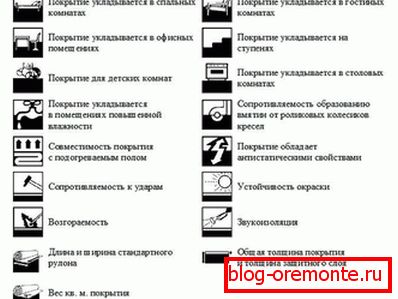

Près du marquage spécial devrait être une indication concernant le régime de température. Par exemple, pour le marmoleum ou le linoléum naturel, il existe des limites allant jusqu'à + 27 ° С. Pour le linoléum en PVC, la limite est de + 29 ° C. Compte tenu de cela, lors de l’installation d’un plancher chauffant, l’installation d’un thermostat est une obligation.

Conditions de température

Une attention particulière doit être accordée au régime de température pendant le fonctionnement d'un plancher chauffant sous linoléum. Ce matériau nécessite un chauffage uniforme et lisse, contrairement au stratifié. En conséquence, la puissance du circuit de chauffage ne doit pas dépasser 150 W / m². Avec une telle puissance, la surface chauffera à un maximum de + 28 ° C.

Si vous ignorez cette exigence et installez un circuit de chauffage de puissance supérieure, un chauffage intensif risque de provoquer les phénomènes suivants:

changement de couleur;
la base peut s'étendre et se décoller;
de grandes quantités de phénol vont commencer à être libérées - une substance nocive et dangereuse;
le matériau deviendra vulnérable à la déchirure en raison de la douceur.

Si cette exigence est remplie, il peut sembler que le sol ne soit pas assez chaud. Il est important de réaliser que la surface du linoléum ne doit être ni trop froide ni trop chaude. Si la chaleur est insuffisante, le chauffage par radiateur doit être utilisé et le chauffage par le sol doit être utilisé comme chauffage auxiliaire. Par exemple, dans la période où il n'y a pas de gel grave. En utilisant le chauffage par le sol, vous pouvez économiser de l’énergie, ce qui aura une incidence positive sur les paiements en électricité / gaz.

Choix du circuit de chauffage: eau ou électrique

Il existe plusieurs types de chauffage par le sol:

de l'eau;
électrique (câble);
infrarouge électrique.

Chauffage de l'eau

Cela fait référence à un système de tuyaux posés dans un ordre spécifique. Grâce à la pompe, le liquide de refroidissement circule dans tout le système. La combinaison d'un tel chauffage avec du linoléum est compliquée si vous utilisez un système centralisé. Pourquoi Bien qu'il existe des schémas de travail pour connecter un plancher chauffant à un système de chauffage central, il existe toujours un risque de défaillance du capteur de température. Beaucoup plus facile si vous avez un système de chauffage individuel qui vous permettra de fournir le contrôle de température nécessaire.

En outre, en cas de mauvaise installation, il existe un risque de fuite qui affecte négativement la base en béton et plus encore le plancher de bois. Cependant, malgré cela, un système d’installation de chauffage à eau sur un plancher en bois a été mis au point. On utilise des plaques de métal spéciales ou des systèmes de revêtement de sol fabriqués à base de polystyrène expansé et dotés de rainures correspondantes pour la pose de tuyaux.

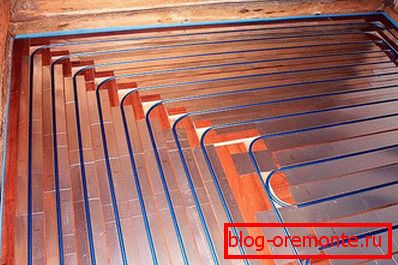

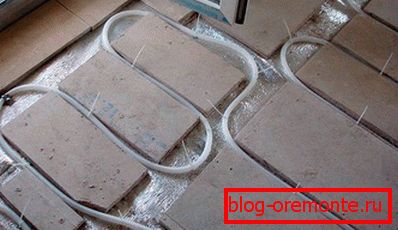

Des panneaux de particules modulaires prêts à l'emploi avec des canaux peuvent également être utilisés. Connu et système de rack, où les canaux pour l'installation de tuyaux sont formés de manière indépendante. Dans ce cas, les canaux ne sont pas formés par le procédé de fraisage, mais par compactage des rails. En tant que rails, on peut utiliser des panneaux tranchants ou du contreplaqué résistant à l'humidité. L'épaisseur des lattes peut être comprise entre 21 et 28 mm.

Quant à la largeur du canal, elle devrait être suffisante pour que le tuyau ne se déforme pas au cours du mouvement du bois. Dans le même temps, la distance ne doit pas être trop libre pour éviter que le contour de chauffage ne se plie à mesure que la température augmente.

Vidéo: installation d'un plancher d'eau sur un plancher en bois

Dans cette vidéo, vous pouvez voir le principe de la pose de tuyaux dans un socle en bois. Cependant, dans ce cas, le stratifié est monté sur le dessus:

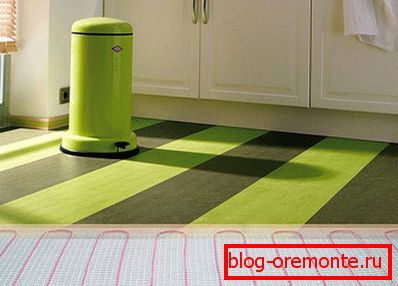

Chauffage électrique

Quant au chauffage électrique, il y a plus de liberté d'action. Aujourd'hui, plusieurs technologies sont utilisées avec succès en combinaison avec le linoléum et le parquet:

film infrarouge avec éléments chauffants en fibre de carbone;
tapis de tige Unimat;
résister aux tapis chauffants;
câble chauffant autorégulant;
résister au câble chauffant.

Vidéo: quel chauffage au sol électrique est le meilleur?

Lors de l'utilisation d'un chauffage électrique, il est important de respecter plusieurs règles:

le circuit de chauffage ne doit pas être en contact direct avec le bois et la couche isolante;
s'il est nécessaire de traverser une bûche de bois, celle-ci est coupée et le câble isolé avec du ruban d'aluminium ou d'aluminium

Il existe un avis selon lequel le chauffage par film infrarouge est le meilleur pour organiser le chauffage par le sol. C'est vrai, mais avec quelques nuances:

la surface chauffée de la pièce ne doit pas dépasser 30 m²;
Une condition préalable est l'utilisation d'un capteur de température et d'un thermostat pour maintenir une température acceptable sous linoléum jusqu'à + 27 ° C.

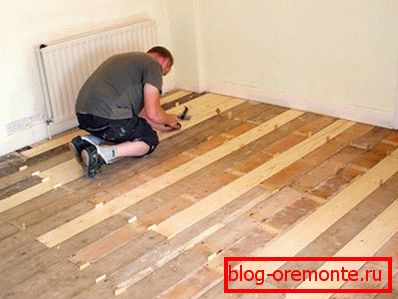

Préparation du sol en bois

Quel que soit le système de chauffage au sol choisi, l’étape clé des travaux d’installation est l’évaluation et la préparation du plancher de base. Le premier est une évaluation visuelle du sexe. Par exemple, y a-t-il des espaces entre les planches, y a-t-il des planches pourries. Pour déterminer la qualité des faisceaux, il est nécessaire de soulever une petite partie du sol. Considérant que vous prévoyez de faire un plancher chaud, l'effort déployé à ce stade se justifie pleinement.

Si le sol a un espace vide, alors ils devraient être remplis. Sinon, il y aura de grandes pertes de chaleur et une consommation d'énergie accrue. Vous devez également remplacer les zones sujettes à la pourriture ou à la moisissure.

Si des faisceaux pourris sont trouvés, ils doivent être remplacés. Si une partie du faisceau est en bon état, il est possible d'effectuer une découpe partielle avec son remplacement ultérieur.

Si le sol est relativement inégal, il est nécessaire de placer des patins spéciaux sous les supports, de les renforcer avec des angles métalliques et de prévoir une fixation supplémentaire. Si les planches / poutres pourries ont été remplacées, les sols doivent être traités avec un antiseptique à pénétration profonde afin d'éviter un tel phénomène.

Veillez à placer un film pare-vapeur entre les poutres de support et le sol fini. L'isolant thermique est placé sur le dessus. Il peut s'agir de laine minérale, de mousse plastique, de polystyrène, etc. L'épaisseur de l'isolation devrait être d'environ 200 mm.

Entre autres, un espace libre de 100 mm maximum doit être ménagé entre le sol propre et l'isolation thermique. Cela permettra d'organiser le système de ventilation dans le sous-sol. Compte tenu de cela, il convient de laisser de petits espaces autour du mur.

Installation de plancher chauffant

Dans cette section, nous discuterons avec vous de quelques instructions pas à pas sur la façon d’installer un plancher chauffant électrique / eau sur un plancher en bois. En tant qu'électrique, nous considérons la technologie de la pose d'un film infrarouge.

Installation d'un sol d'eau chaude

Le principe de fonctionnement et d'installation d'un tel système sur un plancher en bois est visible dans la section «Chauffage de l'eau» de la vidéo préparée. Bien qu'il montre la technologie d'installation sous le stratifié, le principe du travail d'installation est identique.

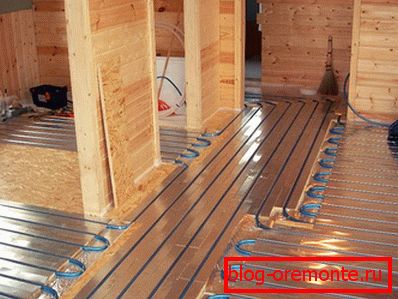

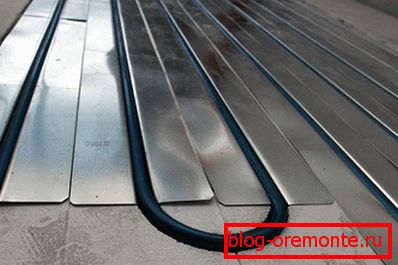

En général, la technologie est la suivante. Une plaque spéciale se déploie sur la surface du plancher en bois. Si vous décidez d'utiliser des rails imprimés, vous devez alors constituer vous-même l'étape de pose du tuyau. Dans les canaux formés, insérez le circuit de chauffage raccordé au collecteur de distribution. Le tuyau dans les canaux est placé dans la feuille.

Une fois les travaux d’installation terminés, le contreplaqué est posé sur le dessus. Après cela, le polyéthylène expansé et le linoléum se glissent.

Installation de plancher électrique infrarouge

Nous vous proposons dans tous les détails de vous familiariser avec la technologie d'installation de chauffage infrarouge sous linoléum sur un plancher en bois. En suivant toutes les instructions, vous pouvez tout comprendre et compléter le travail vous-même. De plus, il sera utile de se familiariser avec la vidéo préparée.

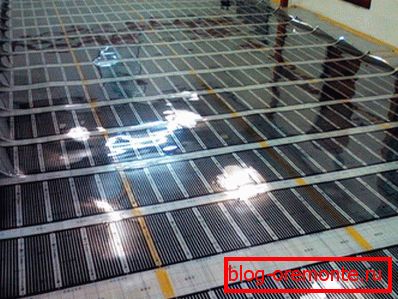

Précautions lors de l'installation de chauffage électrique

Il est important de rappeler que le bois et l'électricité doivent être isolés l'un de l'autre. Par conséquent, lors de l'exécution des travaux, veillez à prendre les mesures suivantes:

exclure le contact direct du câble chauffant avec des matériaux inflammables;
lors de l'installation respecter les précautions de sécurité;
ne placez pas d'éléments chauffants sous des meubles ou d'autres objets volumineux;
lors de l'installation, soyez prudent avec l'isolation des câbles;
la puissance des éléments chauffants pour un plancher en bois ne doit pas dépasser 80 W / m²;
Assurez-vous d'installer un thermostat automatique.

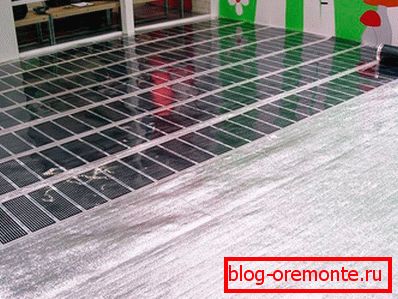

Isolation thermique sous chauffage infrarouge

Il existe différents avis sur la question de savoir si un appareil de chauffage est nécessaire pour un chauffage électrique au sol. Cependant, quelle que soit la qualité de la base, le manque d'isolation entraîne 30% de perte de chaleur. De plus, si vous utilisez un isolant thermique, la perte de chaleur est réduite à 9%. La conclusion est donc évidente: il est préférable d’utiliser une couche d’isolation thermique pour le chauffage électrique.

Lors du choix de l'isolation, faites attention à ces critères:

Épaisseur
Résistance à la chaleur.
La capacité de réfléchir la chaleur.

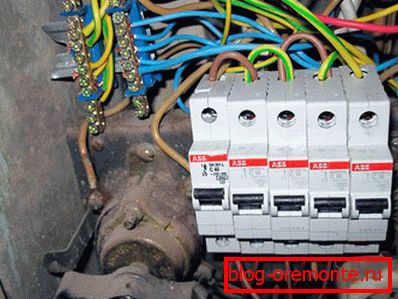

Vérifier le câblage électrique

Avant d’introduire un plancher électrique chaud, déterminez la qualité du câblage existant. Compte tenu des futures charges élevées, il doit être en bon état. Veuillez noter qu'il n'est pas permis de connecter un chauffage électrique à la prise.

Si, lors de l'analyse du câblage existant, vous êtes parvenu à la conclusion qu'il n'était pas en mesure de faire face à la charge prévue, il devrait alors être complètement remplacé. Vous pouvez également tracer une ligne séparée du panneau, qui sera utilisée exclusivement pour le chauffage par le sol. Dans ce cas, un DDR est monté sur le panneau de commande.

Matériel requis pour le travail

Donc, pour le travail nécessaire à la préparation du matériel et des outils suivants:

capteur de température;
thermostat;
isolation en feuille;
film film infrarouge;
tous les composants du film infrarouge (généralement fournis dans un emballage);
ruban uni et feuille d'aluminium;
film plastique 200 microns pour toute la surface de la pièce;
contreplaqué ou autre matériau en feuille;
le linoléum;
couteau de construction / bureau tranchant;
des pinces;
jeu de tournevis;
ruban à mesurer;
marqueur ou un crayon.

Lieu d'installation du thermostat et de la sonde de température

Avant de commencer à travailler, il est nécessaire de déterminer l’endroit où le thermostat sera installé. L'endroit idéal est le mur. La hauteur recommandée à partir du sol est de 500 mm. L'emplacement sélectionné doit être disponible pour l'inspection visuelle et les ajustements possibles.

L'emplacement de l'installation du capteur de température est également déterminé. Il doit être placé à une distance d’environ 500 mm du bord du film et au centre de sa largeur. Certains experts pratiquent son installation dans le point le plus froid de la pièce, mais cela n’est pas toujours possible. Vous pouvez vous familiariser avec les schémas de travail du chauffage par le sol à infrarouge.

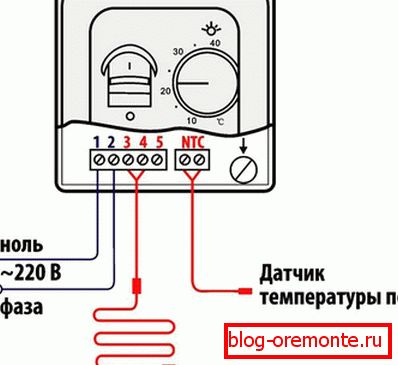

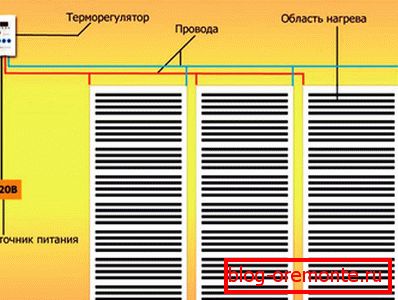

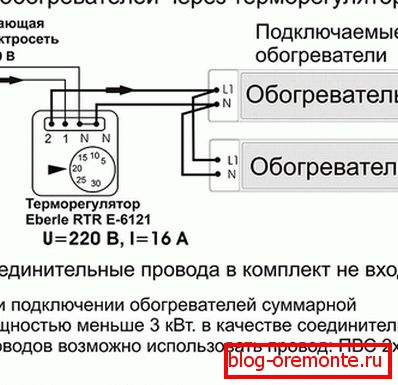

Schémas: connexion de film IR

Travail de montage

L'ensemble du processus de travail comprend les étapes suivantes, présentées dans le tableau:

Étapes de travail	Description du processus
Étape n ° 1	Auparavant, nous avions déjà effectué des travaux préparatoires sur le plancher en bois. Par conséquent, l'étape suivante consiste à recouvrir la totalité de la zone d'un substrat en feuille réfléchissant la chaleur. Il est recommandé de poser la couche réfléchissant la chaleur avec une petite allocation pour les murs. Après avoir posé le chauffage infrarouge et le contreplaqué, il est simplement coupé. Ainsi, il y aura un petit espace entre le mur et le contreplaqué. Il est important de veiller à ce que les bandes de matériau s'adaptent bien au joint. Le film réfléchissant la chaleur est relié les uns aux autres avec du ruban adhésif.

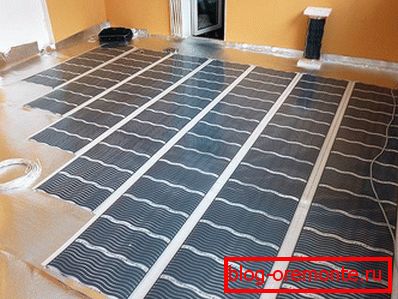

Étape 2	A ce stade, il est temps de poser le film infrarouge. Il est important de contrôler que le côté avec la bande de cuivre regarde le réflecteur de chaleur. Entre le film IR, nulle part ne doit se croiser. Sur chaque bande, il y a des pneus conducteurs. Entre eux, il devrait y avoir une distance d'environ 50 mm.
Étape 3	Il convient de noter que le film infrarouge doit être disposé conformément au projet préparé. À certains endroits, il sera nécessaire de poser de petits morceaux. Pour réaliser une découpe du film, des outils spécialement conçus pour cet endroit sont utilisés (la ligne de découpe est située à un intervalle de 250–300 mm). Pour couper, vous pouvez utiliser des ciseaux ordinaires.
Étape 4	Les endroits où le pneu est coupé doivent être recouverts d'un isolant. Ceci s'applique aux endroits qui ne seront pas utilisés. L'isolation est généralement fournie avec le kit. Il est important d’utiliser l’étanchéité complète de l’incision du pneu.
Étape numéro 5	Maintenant, vous devez connecter les terminaux. Il devrait être mis dans un petit paquet sur le film. Il est situé dans le jeu de barres. Le terminal a deux pétales. L'un est placé à l'intérieur du film et l'autre à l'extérieur. Après la pince est solidement serré avec une pince. Selon le schéma de câblage choisi, effectuez une opération similaire dans tous les endroits où le fil sera connecté.
Étape 6	Il est temps de connecter le câble aux terminaux déjà fixes. Vous devez donc nettoyer l'extrémité du fil de l'isolant et le brancher dans un connecteur spécial du terminal. Pour un bon contact, le terminal doit également être bien serré avec une pince. Si la connexion en parallèle est choisie, il y aura deux fils dans un terminal.

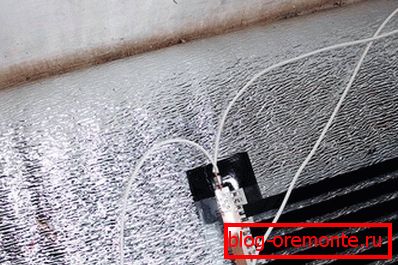

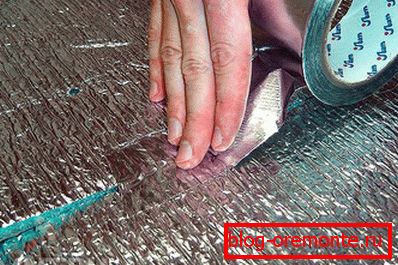

Étape numéro 7	Après avoir connecté tous les fils, l’isolation est indispensable. Pour cela, une isolation bitumineuse est utilisée. Un petit morceau d'isolant est collé en haut et en bas du contact. Cette opération doit être effectuée sur tous les terminaux.

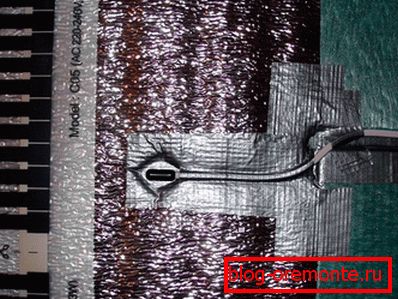

Étape 8	Maintenant, le capteur de température est fixé. Il doit être collé au centre de la bande noire centrale avec une isolation. Faites attention au fait qu'une fenêtre spéciale doit être découpée pour le capteur, ce qui permettra de cacher le capteur. Pour cette raison, le revêtement du film sera lisse. De même, les fils sont cachés. Pour eux, vous devez soigneusement découper de petites rainures.
Étape 9	Lorsque tous les fils sont fixés, le film infrarouge doit être correctement connecté avec du ruban adhésif. Tous les endroits où des fils sont posés, également scellés avec du ruban adhésif.
Étape n ° 10	Vous devez maintenant connecter le capteur de température au thermostat. Pour ce faire, utilisez les instructions du fabricant. Avant de produire un sol en linoléum, il est recommandé de tester le système de chauffage par le sol. Si tout fonctionne correctement, vous pouvez passer à l'étape finale.

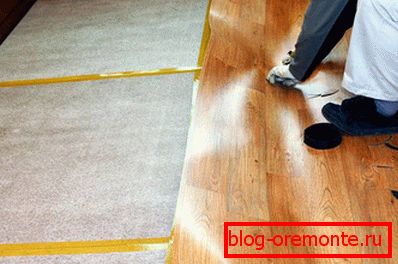

Linoléum

La dernière étape est la pose de linoléum. Afin de ne pas endommager la partie électrique du plancher chauffant, du contreplaqué ou un matériau en feuille similaire est préalablement posé. Auparavant, le contreplaqué est emballé avec un film plastique, qui doit être collé avec du ruban adhésif. Lors de l'installation du contreplaqué, toutes les fixations doivent tomber sur les sections du film infrarouge, là où il n'y a ni éléments chauffants ni câbles de connexion.

Après cela, vous devez étendre le linoléum et le laisser un jour. Le matériau se déposera et pourra être découpé à la taille souhaitée. Voulez-vous le coller ou le laisser sécher, vous décidez. Chacun choisit la technologie d'installation de linoléum, qu'il connait. Cependant, il est important de prendre en compte une nuance technologique: si vous décidez de la coller, sachez que lorsqu'elle est chauffée, la colle peut commencer à se décoller. Il est donc important de choisir la bonne colle, mais dans ce cas, le substrat ne glisse pas entre le linoléum et le contreplaqué. Dans la plupart des cas, le linoléum n'est pas collé.

Nous avons donc envisagé avec vous de faire un chauffage chaud sur un plancher en bois et sous un linoléum. Nous vous invitons à laisser des commentaires sur cet article, que pensez-vous de cela.
