Pompe à main pour l'eau de puits

Tout le monde ne parvient pas à organiser un système d'alimentation en eau automatique pour une maison de campagne, ce qui inclut l'installation d'équipements de pompage. Souvent, le principal problème est financier, car pour la mise en œuvre d'un tel projet, il faudra beaucoup dépenser. En conséquence, beaucoup doivent faire face à la réalité et transporter de l'eau dans des seaux d'un puits pour l'arrosage et d'autres besoins. Cependant, certaines de ces perspectives mènent à la recherche d'une solution alternative. Par exemple, installez une pompe à main pour l'eau d'un puits. C'est une solution idéale pour automatiser le processus d'approvisionnement en eau. Bien qu’il soit difficile d’obtenir une grosse somme, c’est mieux que de transporter des seaux pleins dans une rue voisine ou ailleurs, ce qui est encore pire.

Dans cet article, nous vous parlerons des types de pompes à main existantes. Pour l’avenir, nous notons qu’il en existe 4 types principaux, parmi lesquels les pistons, les ventouses, les membranes et les ailes. Nous examinons les caractéristiques de chacun d’entre eux et parlons bien de la disposition du puits. De plus, des instructions vous seront fournies sur la fabrication d’une telle pompe. Mais tout d’abord, examinons les caractéristiques de cet équipement.

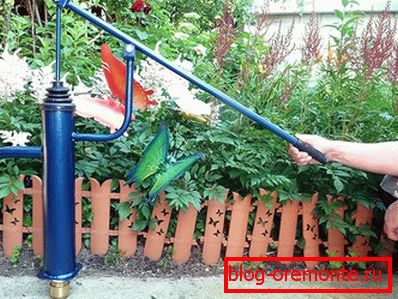

Caractéristiques des pompes à main: avantages et inconvénients

Par pompe manuelle, on entend un dispositif spécial qui pompe un liquide à la surface d'un puits. Un effort physique est nécessaire pour agir sur le mécanisme à levier. Contrairement au type automatique, le débit d'eau est beaucoup plus faible. Mais ce mécanisme de levier présente des avantages par rapport à son homologue. Si au chalet il n'y a pas d'électricité, vous aurez une source d'eau ininterrompue, y compris de l'eau potable.

La pompe à main convient particulièrement à ceux qui ne peuvent pas transporter de seaux lourds. Juste quelques robinets sur le levier, vous pouvez obtenir un verre d'eau. Cet appareil a des caractéristiques à la fois positives et négatives, considérez-les:

Bien qu'un tel dispositif pour le puits puisse être fabriqué indépendamment, la plupart décident d'acheter des produits finis. Cela s’explique par le fait que le soudage est utilisé pour fabriquer la pompe. Tout le monde n’est pas en mesure de réaliser un cordon de soudure de haute qualité, l’efficacité de la conception est donc réduite à zéro.

Classification de la pompe

De nos jours, vous pouvez souvent vous retrouver dans les gares de triage ou dans les colonnes d’admission du secteur privé. Ces colonnes n'ont rien de commun avec les pompes mécaniques manuelles. Pourquoi Dans les colonnes classiques, la pression de l'eau est créée par la pression dans la conduite d'eau de la ville. Dans une pompe mécanique, la pression est créée au moyen d'une pression, qui doit être constamment pompée en appliquant une force physique.

Toutes les pompes mécaniques sont classées en 4 groupes principaux:

1. Piston
2. Shtangovye.
3. Membrane.
4. Aile.

Piston utilisé pour des sources allant jusqu’à 10 m de profondeur Si la profondeur du puits est de 30 m, les dispositifs à tige de pompage sont parfaits. La membrane est principalement utilisée pour pomper de l'eau dans les systèmes d'approvisionnement en eau. Quant aux pompes à main ailées, c'est l'appareil le plus cher. C'est un mécanisme rotatif dans un boîtier avec un tuyau d'aspiration.

De plus, les pompes manuelles varient selon le mode de fonctionnement et les matériaux de fabrication. Par exemple, certains modèles ne peuvent être utilisés qu’en été. Les boîtiers de telles pompes peuvent être en plastique. Il existe également des modèles métalliques d'appareils qui devraient être isolés pour fonctionner en hiver.

Nous vous invitons maintenant à en apprendre davantage sur tous les types d'appareils similaires utilisés pour extraire l'eau d'un puits.

Pompe à main à piston: dispositif et caractéristiques

Comme déjà mentionné, une pompe à piston est utilisée dans les cas où le miroir d’eau est haut. La limite maximale autorisée pour ce dernier est de 10 m Si le miroir est plus profond, la pompe ne pourra pas élever le liquide à la surface.

Dispositif à piston

La base de l'unité est un piston spécial, qui est l'unité de travail principale. Le piston lui-même est placé dans le tuyau et connecté au bas de l'appareil. Sous l'influence d'efforts sur un levier spécial, le piston monte et descend. Dès que le piston est dans l'eau, il traverse la vanne pour pénétrer dans l'espace situé au-dessus du piston. Lorsque le piston est levé, il est poussé à travers le tuyau de sortie.

Les nœuds suivants sont visibles de l'extérieur:

• boîtier cylindrique;
• tuyau de dérivation pour l'évacuation;
• levier;
• tige s'étendant dans le cylindre.

La partie interne comprend les nœuds suivants:

• Piston - est situé à l'intérieur de la chemise et sous l'influence du mécanisme à levier.
• Stock - partiellement visible de l'extérieur.
• Sortie d'eau.
• Au-dessous du tuyau est connecté à la pompe à travers le raccord.
• Les vannes situées sur le piston lui-même.

Dans le diagramme, vous pouvez voir tous ces nœuds et vous familiariser avec le principe de fonctionnement de cette pompe:

On voit que la pompe comporte 2 vannes: une sur le piston mobile, la seconde sur la partie fixe qui, sous pression, s'ouvre et coule de l'eau. Si ce n'est pas le cas, le pompage de l'eau sera problématique. Habituellement, après l’utilisation de la pompe, il reste une petite quantité de liquide à l’intérieur, comme le montre la figure à gauche. Lorsque le piston est levé, la soupape s'ouvre, remplissant ainsi le cylindre intérieur.

La figure au centre montre que lors de l'abaissement de la tige avec un piston mobile, la soupape inférieure se ferme. En même temps, la soupape du piston s’ouvre et recueille le liquide pour son relèvement ultérieur. Lorsque le piston est complètement abaissé dans le cylindre, l’eau est complètement amenée de la chambre inférieure à la seconde.

Dans le diagramme de droite, nous voyons que la vanne du piston est fermée et que de l’eau sort par la buse. Comme vous pouvez le constater, le schéma de travail est très simple. La seule nuance de cette pompe est qu'avec l'utilisation intensive, les joints en caoutchouc sur le piston s'usent rapidement. Parfois, échouer les vannes. Si le liquide contient de petites impuretés, l'usure augmente.

En ce qui concerne les performances, mesurées en litres de liquide, levées en une fois, elles varient en fonction du modèle. Le diamètre interne du cylindre, c'est-à-dire le volume d'eau situé entre les première et deuxième vannes, affecte principalement les performances.

Vidéo: principe de fonctionnement de la pompe à piston

Variétés de pompes à piston

Ces dispositifs se différencient par la forme du corps de travail, qui déplace le liquide. Donc, les pistons ont ces types:

• membrane (l'eau est séparée du piston par une membrane spéciale et une huile ou une émulsion se trouve dans le cylindre);
• plongeur (le piston a la forme d’un cylindre);
• piston (le piston a la forme d'un disque).

Les pompes à piston diffèrent également par leur mode d'action:

1. Différentiel. Ce sont des dispositifs à double effet, ils ont 2 chambres (la première chambre a une valve, la seconde chambre a des valves d'aspiration et de travail).
2. Double action. Contrairement à l'action différentielle, dans ce cas, l'eau coule uniformément. La conception a 2 chambres de travail. Le piston du fluide de pompage est effectué pendant 2 tours.
3. Action unique.

Ces dispositifs varient également dans le nombre de pistons. Il existe des pompes à pistons de petit et grand diamètre.

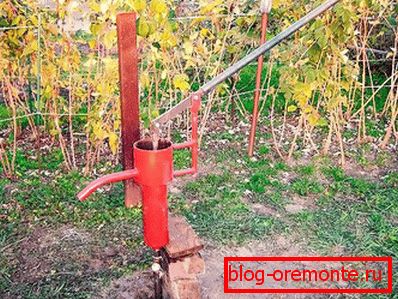

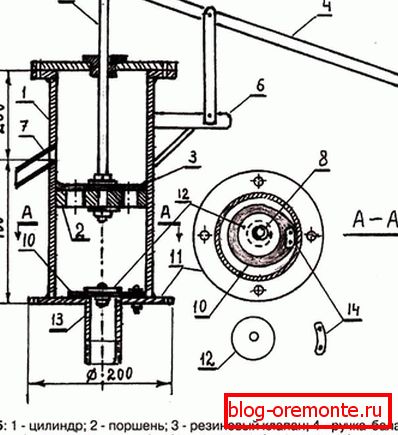

Fabrication de pompe à piston vous-même

Après avoir traité le principe de fonctionnement de cet appareil, il est temps de parler de la façon dont vous pouvez le faire. De nombreux jardiniers considèrent immédiatement cette option, voulant économiser de l'argent.

Il est à noter qu'une telle pompe, vous pouvez recueillir à partir de matériaux de rebut. Pour vous aider avec des instructions. Bien que peu détaillé, car il est difficile de décrire tous les processus technologiques, il décrit tous les principaux éléments structurels nécessaires à la fabrication d’une pompe à piston. Après cela, vous pouvez regarder une vidéo qui complète tout ce qui suit:

Ce sont les processus principaux pour la fabrication d'une pompe à piston. Fixez également le levier pour lever le piston. Tous les processus incluent le soudage, une qualification suffisante est donc requise. Nous vous suggérons de regarder de plus près le processus de fabrication dans la vidéo.

Vidéo: comment faire une pompe à piston

Pompe à main Rod - ses caractéristiques

Ce type de pompe est également appelé pompe de base. Il est utilisé dans les cas où le miroir d'eau se trouve à plus de 12 mètres de profondeur. Avec de tels paramètres, le type de piston ne peut pas faire face. De par leur conception, ils sont un peu similaires. L'unité de travail principale est un cylindre et un piston. Le processus de pompage est effectué presque de la même manière que dans le cas de la contrepartie du piston. Cependant, ils diffèrent en ce que la partie pompe elle-même est située directement dans l'aquifère. Vous pouvez voir sa fonctionnalité sur le diagramme:

Le cylindre de travail est situé directement dans la colonne d’eau. Pour installer une telle pompe, un puits avec une enveloppe est nécessaire. Le cylindre de travail avec la partie principale est raccordé à une conduite sous pression à l’intérieur de laquelle se trouve une tige ou une tige. C'est lui qui conduit le piston. En ce qui concerne la présence de soupapes, il y en a aussi 2, la première est située sur le collecteur d'admission du cylindre et la seconde sur le piston.

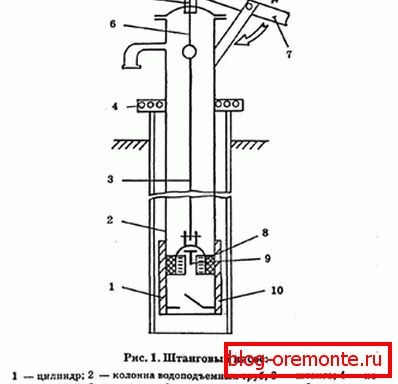

Sur la base de ce schéma, il devient clair que l’augmentation du débit n’est pas simplement une méthode d’absorption. Le cylindre de travail situé dans l'aquifère crée un pilier. Chaque mouvement de piston de haut en bas crée une pression qui réapprovisionne la colonne existante avec un nouveau volume de fluide. Selon ce schéma, l'eau peut être élevée même à une profondeur de 30 mètres.

Si nous comparons les ensembles piston et tige, lors de l'utilisation de ces derniers, il est nécessaire de faire plus d'efforts pour faire monter l'eau à la surface. Pour cette raison, le levier de pompe est souvent allongé. Cela permet moins d'effort pour atteindre la course maximale du piston.

Des installations similaires sont plus difficiles. Ceci s'applique également aux travaux d'installation et à la maintenance ultérieure. Cependant, s'il n'y a pas d'électricité dans votre chalet d'été et que l'aquifère est situé à une profondeur de 25 à 30 mètres, la pompe à réserve est tout simplement indispensable.

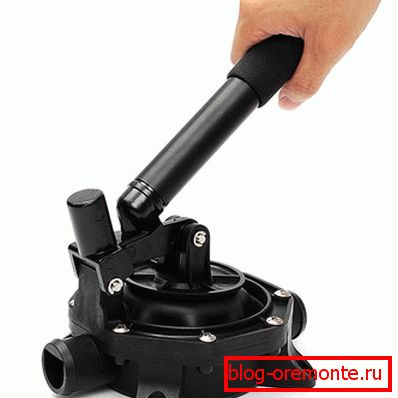

Pompe à membrane

Par une telle pompe, on entend une chambre spéciale, qui est divisée par une membrane élastique. D'où son nom est membrane. Il peut être utilisé pour élever l’eau d’une profondeur de 6 mètres. Cet appareil a un boîtier rond au-dessus duquel se trouvent les poignées.

La partition mobile interne se connecte à la poignée. La conception de la pompe comporte une chambre à air, elle ne participe pas au transfert d'eau. Au bas de l'appareil, il y a 2 connexions. L'un d'eux est connecté à l'aspiration à travers la vanne. L'autre sert de compresseur.

Lorsque la membrane est enfoncée, la pression augmente dans la chambre où se trouve le fluide. Cela provoque l'ouverture de la vanne. Lorsque la tige est soulevée, la membrane se soulève également. Sous la pression à travers le clapet anti-retour, l'eau coule. Ainsi, une vanne se trouve sur le tuyau d’aspiration et la seconde sur l’échappement.

Pour leur fabrication, on utilise du métal ou de la fonte. L'un des points faibles de cette pompe est la membrane. Avec une utilisation fréquente, il se casse rapidement. De plus, avec le temps, la membrane s’étire et devient élastique. De ce fait, les performances chutent à zéro. L'eau peut voir à travers le cas, si la membrane se casse. Remplacer la membrane ne pose aucun problème particulier. Même dans ce cas, les pompes à main à membrane n’ont pas été largement acceptées.

Vidéo: unité de fabrication de principe de membrane

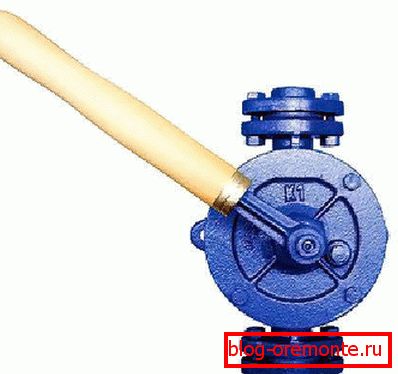

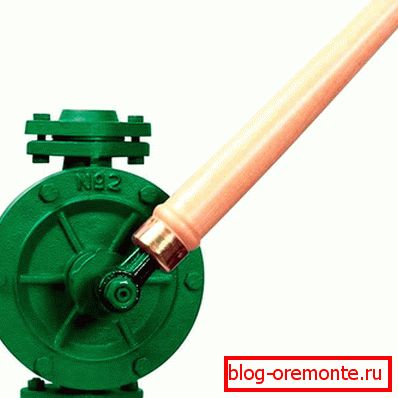

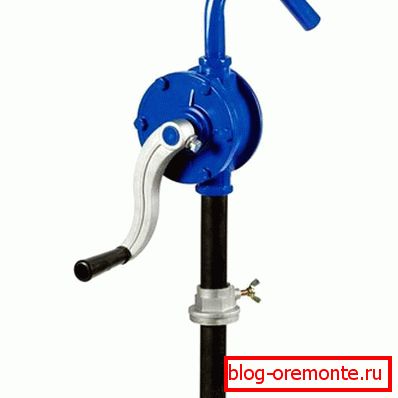

Pompe à roue

Un autre type que nous décrivons est ailé. Cette pompe est utilisée non seulement pour pomper de l'eau propre, mais également des produits pétroliers, de l'eau de mer et d'autres liquides. Dans le diagramme, vous pouvez vous familiariser avec tous les détails avec la pompe à palettes:

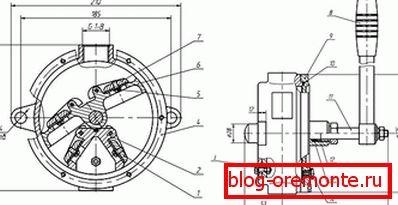

L'appareil comprend les composants suivants:

1. Soupape d'admission.
2. Siège de soupape
3. Vis
4. Le logement
5. Vis
6. Impulseur.
7. Soupape d'échappement.
8. Poignée
9. Couverture
10. Anneau.
11. Val.
12. Bushing.
13. Farce de la glande.
14. Liège.

Afin de mettre la roue en mouvement, une poignée est fixée et montée de manière rigide sur l'arbre. Si la pompe ne sera pas utilisée en hiver, il y a un bouchon sur le corps, en dévissant l'eau qui peut être drainée.

Procédure de mise en service de la pompe à palettes:

• Rincez l'intérieur avec de l'eau chaude. Cela est nécessaire car un lubrifiant de conservation est appliqué. Pendant le processus de rinçage, les bouchons des buses d’aspiration et de refoulement doivent être retirés.
• Ensuite, vous devez installer la poignée.
• À l’aide de 2 boulons, la pompe doit être fixée verticalement.
• Une fois le pipeline connecté à l’entrée d’aspiration. Sous l’influence du vide, le pipeline ne doit pas être déformé. Par conséquent, la solution idéale consisterait à utiliser un tuyau en métal.
• Le même principe est lié à la pompe et à la conduite sous pression. Veuillez noter qu'il y a une ouverture dans le tuyau de pression à travers laquelle le liquide est versé dans l'appareil.
• Si la profondeur de la prise d'eau est supérieure à 1 mètre, un clapet anti-retour est fixé au tuyau d'aspiration. Cela assurera le fonctionnement normal de la pompe.
• Il est également important d’assurer l’étanchéité complète du tuyau d’aspiration. Sinon, l'appareil ne fonctionnera pas normalement.

Le principal inconvénient de la pompe à palettes est sa faible capacité. C'est pourquoi il est rarement utilisé dans le ménage. Il fait face à une petite quantité d'eau.

Pompe manuelle - caractéristiques du choix et modèles répandus

Nous avons examiné avec vous les principaux types de pompes à main pouvant être utilisées pour extraire l’eau d’un puits. Si vous ne pouvez pas le faire vous-même, vous pouvez envisager des modèles prêts à l'emploi. Lors du choix, vous devez tenir compte des nuances suivantes:

• Un critère de sélection important est la profondeur. Ce chiffre est comparé aux paramètres des pompes.
• Il est également important de connaître la capacité, à savoir combien d’eau elle peut pomper en un cycle.
• Le diamètre du boîtier est pris en compte. Il est important de garder à l’esprit une chose: si le diamètre du boîtier est inférieur à 100 mm, vous ne pourrez pas y insérer une pompe de la pompe à tige de pompage.
• Vous devez connaître le degré de contamination de la source. Habituellement, dans le passeport pour les produits indiqués indicateurs techniques.
• Évaluez vos points forts si vous parvenez à extraire vous-même l’eau d’une grande profondeur
• Différences dans les méthodes d'installation. Par conséquent, réfléchissez immédiatement à la méthode d'installation acceptable dans votre cas. Par exemple, il peut s'agir d'une installation fixe ou temporaire, ce qui signifie un démontage à la fin de la saison chaude.

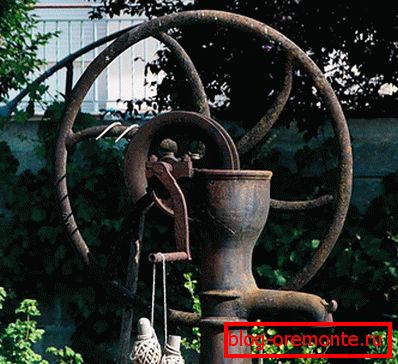

• L'apparence joue un rôle important.

Compte tenu de ces caractéristiques, vous pouvez choisir la pompe qui répondra parfaitement à vos besoins. Examinons maintenant les modèles les plus courants du tableau:

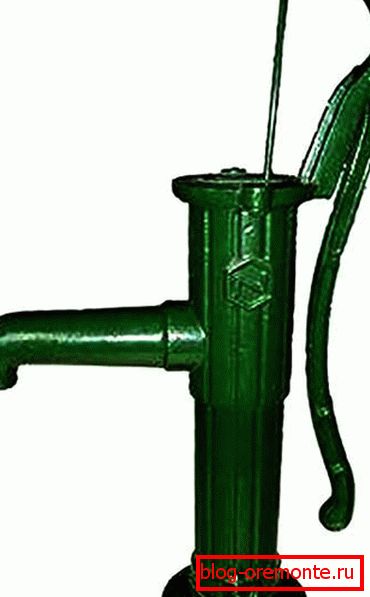

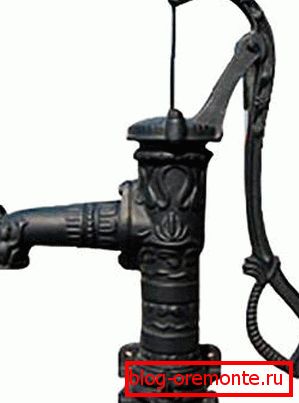

Nom de la pompe	Spécifications techniques	Coût de

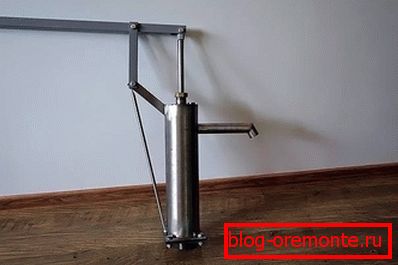

	Le boîtier de l'appareil est en acier inoxydable. Il est principalement utilisé pour le pompage d'eau de puits, puits et réservoirs avec un miroir d'eau ne dépassant pas 8 m.Un clapet anti-retour est toujours installé pendant le fonctionnement. La hauteur de la pompe avec une tige surélevée de 0,75 m. Le diamètre de la connexion au tuyau et au tuyau de sortie est de 1 pouce. À un moment donné, la pompe pompe un volume de 1,25 litre. Le fonctionnement est autorisé à une température non inférieure à + 5 ° C. Dimensions de l'appareil 750 × 500 × 125 mm.	À partir de 6 000 roubles.
	Utilisé pour pomper l'eau des puits, puits, étangs et autres conteneurs. Le piston et le cylindre de l'appareil sont en plastique de haute qualité. Segment de piston et vannes en caoutchouc. Autres éléments métalliques. Ce modèle est adapté à la collecte de liquide à une profondeur maximale de 2 m, mais il est possible de l'utiliser même à une profondeur de 9 m si un clapet anti-retour est installé sur le tuyau au bas de la conduite d'aspiration. Cette pompe pèse 5,5 kg. Dimensions de l'appareil 540 × 180 × 550 mm. Diamètre de la connexion d’entrée et de sortie	Dans la région de 2500 mille roubles.

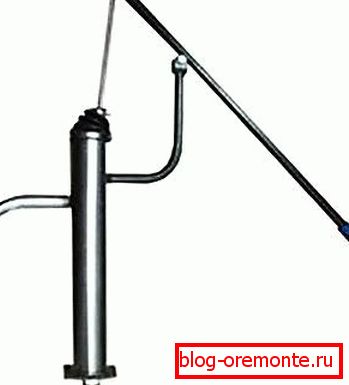

	Cette pompe à main à piston fonctionne lors de la montée d’eau à une profondeur maximale de 9 m.Le boîtier de l’appareil est en acier inoxydable. Support, manche en acier noir. De couleur prédominante verte. Un clapet anti-retour est installé du côté aspiration. En un cycle (de bas en haut), une pression sur le levier produit jusqu'à 1 litre d'eau. La longueur du levier permet à la pompe d'être utilisée par les femmes plus âgées et celles qui ont peu d'énergie. Les dimensions de la pompe sont 1000 × 150 × 870 mm. L'unité a un poids de 8 kg.	Dans le domaine de 6,5 mille roubles.
	Il est utilisé pour élever le liquide des puits et des puits. Le miroir de l'aquifère ne fait pas plus de 6 m. Si vous installez un clapet anti-retour sur la conduite d'aspiration, vous pouvez faire monter l'eau jusqu'à une profondeur de 9 m. La hauteur de l'unité avec une tige surélevée de 40 cm, avec une pression intense sur le levier, permet de lever 22 l / min. Dimensions de l'appareil 390 × 240 × 200 mm. Le poids total de l'unité atteint 7 kg.	À partir de 3 000 roubles.
	Comme ses homologues, utilisé pour pomper l'eau des puits et des puits. En cas d'utilisation d'un clapet anti-retour, l'eau peut être soulevée à une profondeur maximale de 9 m.Le corps de la pompe est en fonte. L'alimentation est de 28 l / min. Les paramètres de l'appareil sont 650 × 240 × 160 mm. Le poids total de la pompe à main est de 15 kg.	À partir de 4 000 roubles et plus.
	Une pompe sert à pomper de l’eau sans particules abrasives. La hauteur d'aspiration peut atteindre 9 mètres à condition qu'un clapet anti-retour soit installé à l'extrémité du tuyau d'aspiration.	Selon le modèle, de 3 à 30 mille roubles.

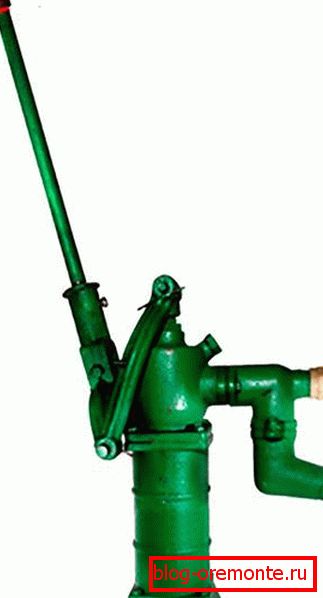

	La pompe à main à piston est utilisée pour pomper le fluide des puits, des puits et des réservoirs. Verticalement capable de soulever de l'eau d'une profondeur de 15 m sous une pression pouvant atteindre 1,5 atm. Lors de l'installation de la soupape de retenue, la hauteur d'absorption peut atteindre 9 mètres. La hauteur de la tige est de 64 cm.Le kit de livraison comprend une pompe semi-démontée, une poignée et un raccord permettant de raccorder un tuyau d'aspiration d'un diamètre de 25 mm. Dimensions de l'appareil 530 × 240 × 160 mm. Poids 16 kg. Avance 28 l / min.	6.5 mille roubles et plus.
	Le fonctionnement est possible pour l’eau propre d’un puits et pour l’eau polluée. La pompe à main à membrane ne nécessite pas de pré-remplissage et est capable de soulever de l'eau à une profondeur de 6 mètres. Le corps et les tuyaux sont en fonte. Vannes et membrane en caoutchouc résistant à l'huile. Dimensions de l'appareil 250 × 250 × 650 mm. Poids d'installation 13,5 kg. La productivité est de 50 l / min.	À partir de 7 mille roubles et plus.
	Avec un effort physique minimal, cette pompe peut soulever de l’eau jusqu’à une profondeur de 9 m avec un clapet anti-retour situé au bout du tuyau d’aspiration. Le corps est en fonte avec coulée artistique. La pompe est fixée à l'aide d'une bride. La hauteur avec une tige surélevée est de 62 cm Il existe 2 types de BSK pour montage mural et BSKG pour montage au sol. Dans le premier cas, la capacité en BSK est de 28 l / min. Ses dimensions sont 600 × 240 × 160 mm pour une masse de 15 kg. La seule différence entre sa contrepartie est la performance, qui est égale à 30 l / min. Ils ont une légère différence de coût.	De 6.2 mille roubles.
	Utilisé pour lever d'une profondeur de pas plus de 16 mètres. Pour un double mouvement de la poignée donne jusqu'à 1 litre d'eau. La pompe à ventouse plonge à une profondeur de 16 mètres et expulse le liquide. Le poids est de 127 kg avec des dimensions - 17560 × 230 × 1430 mm.	27,6 mille roubles et plus.

Voici quelques options courantes offertes par les pompes manuelles, qui répondent pleinement aux besoins en eau de votre chalet.

Production et aménagement du puits abyssin (puits) pour une pompe manuelle

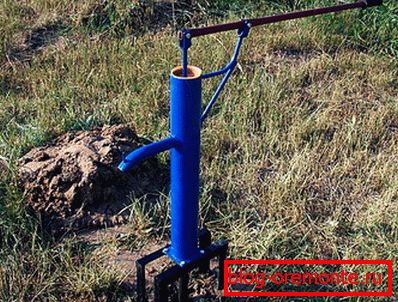

Pour une pompe à main, la solution idéale serait de faire un puits ou un puits abyssin. En règle générale, ces puits atteignent des profondeurs allant jusqu'à 9 mètres. Sur la base de ces paramètres, la plupart de ces dispositifs ont été développés. À une telle profondeur, on trouve généralement un bon aquifère, ce qui permet de constituer une zone d’eau potable en périphérie. De plus, cela peut être utilisé pour des travaux de construction.

Si vous regardez une vidéo sur la production du puits Abyssin, vous remarquerez immédiatement qu’il est réaliste de le fabriquer vous-même. Cependant, il est possible que vous ne vous en sortiez pas. Et la raison en est pas le fait que vous êtes un mauvais maître, vous pouvez simplement ne pas être capable de trouver de l’eau ou d’autres problèmes peuvent survenir. Vous pouvez le vérifier en visionnant la vidéo où toutes les règles du travail sont observées, mais les artisans de la maison ont échoué.

Vidéo: production d'un puits abyssin en utilisant la méthode de conduite - mauvaise expérience

Comme vous pouvez le voir sur la vidéo, toutes les subtilités du travail ont été observées, mais en conséquence, le tuyau n'a pas pu être conduit, il s'est cassé. Même s’il est permis de constater qu’il n’ya tout simplement pas assez d’expérience dans la réalisation de ces travaux. De plus, une partie du tuyau est restée dans le sol. Compte tenu de cela, il vaut la peine de bien réfléchir et de peser le pour et le contre.

Une condition importante pour la fabrication du puits Abyssin est la composition du sol. Il doit être principalement sableux ou consister en un mélange de gravats et de sable. Si vous avez un sol rocheux, vous ne pourrez pas pénétrer profondément dans vous-même, à moins de faire vous-même un appareil de forage. Cependant, tout le monde ne peut pas le faire. Par conséquent, dans la plupart des cas, les assistants sont appelés à aider. Si le sol est principalement sablonneux, les travaux sur la production et l'aménagement du puits Abyssin peuvent être effectués personnellement. Par conséquent, nous vous parlerons plus tard de la technologie de conduite, car l'appareil de forage est principalement utilisé par des spécialistes. Sur ce sujet, vous pouvez regarder les vidéos préparées.

Vidéo: qu'est-ce que le puits Abyssin et comment le faire?

Avantages du puits Abyssin

Tout d’abord, présentons un aperçu des avantages d’un tel puits par rapport à ses analogues:

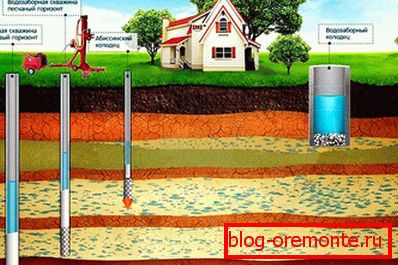

Recherche géologique

Tout d'abord, il est nécessaire d'étudier la géologie de votre région. Si vos voisins habitent à côté de vous, vous pouvez les interroger sur l'état du sol et la profondeur de l'eau. Les problèmes ne se poseront pas si l'aquifère est situé à une profondeur ne dépassant pas 9 mètres. Si la profondeur est supérieure, l'utilisation d'une pompe à main est problématique.

La plupart des aquifères sont constitués de sable à grain moyen ou de sable avec gravier fin. C'est par un tel terrain que l'eau coulera bien. Maintenant, il est important de déterminer quelle méthode est la meilleure pour forer des pilotis ou des forages.

Quelle méthode de forage est la meilleure: forage ou conduite

Si vous décidez de faire un puits vous-même, voici une option appropriée: la conduite. À cette fin, la "femme d'entraînement" est utilisée. Cependant, il y a toujours une chance de passer par l'aquifère. Et si à la profondeur il y a une pierre, alors toute la structure peut être endommagée.

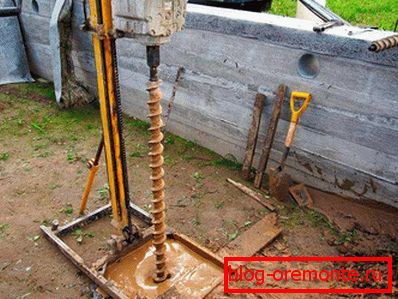

Si la méthode de forage est choisie, il est préférable de contacter les spécialistes. Dans ce cas, vous avez de grandes chances d’avoir un puits abyssin avec de l’eau. Vous pouvez regarder des vidéos où cette méthode est démontrée.

Vidéo: technologie de forage de puits

Nous vous suggérons également de vous familiariser avec la technologie de production de puits par la méthode de conduite. Pour cette raison, vous pouvez comparer tous les coûts de main-d'œuvre.

Vidéo: production de forage

Ce qui est nécessaire pour la fabrication du puits Abyssin

Tout d’abord, vous devez préparer tout le matériel et l’équipement nécessaires. L'équipement principal est présenté dans le tableau:

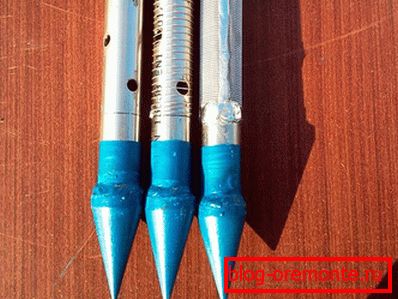

Fabriquer un filtre pour la purification de l'eau

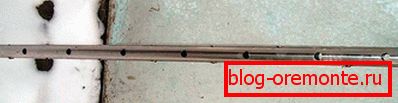

Pour la fabrication, il faudra une longueur de tuyau de 110 cm et un diamètre de 1 pouce. À une extrémité du tuyau peut être soudé ou une aiguille soudée. Alternativement, vous pouvez couper le tuyau et aplatir l'extrémité. Dans le tuyau, il est nécessaire de faire des trous de Ø13 mm avec un pas de 50 cm en damier.

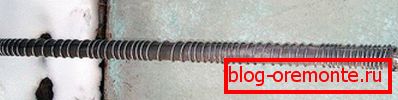

Ensuite, un treillis métallique filtrant est appliqué et serré avec des colliers tous les 10 cm.Pour ce faire, vous pouvez utiliser un fil en acier inoxydable ou galvanisé de Ø3 mm.

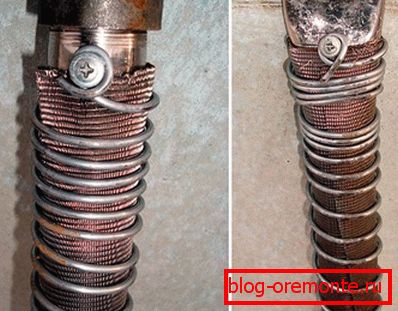

Enfin, le fil est fixé avec une vis dans le tube. Ce que vous pouvez voir dans l'image ci-dessous:

Voilà comment vous pouvez faire un filtre maison. Bien sûr, si vous avez le temps et le matériel nécessaires.

Vidéo: comment faire un filtre pour un puits

Technologie de puits abyssin

Considérons maintenant la séquence de production du puits Abyssin indépendamment. Tous les travaux comportent plusieurs étapes successives:

1. Vous devez d’abord trouver un endroit pour percer.
2. Après cela, il est nécessaire de creuser une fosse d'une taille de 1 × 1 m et d'une profondeur de 1 m, bien que cela ne soit pas nécessaire. Mais si vous prévoyez d’utiliser le puits en hiver, il est préférable de créer un tel puits dans lequel vous pouvez isoler le tuyau et la pompe.
3. Après vous devriez commencer à conduire le tuyau principal. Pour commencer, une tarière de jardin tourbillonne dans le sol de manière à retirer le sol du puits. Après cela, une broche métallique entraînée est utilisée, qui est insérée à l'intérieur du tuyau. Cette technique prend relativement du temps. Vous pouvez utiliser la "grand-mère glissante". On peut le voir dans le diagramme ci-dessous. La pointe est fortement enfoncée dans le sol et s’approfondit progressivement au milieu du tuyau.
4. Lorsque le premier tuyau est complètement entré dans le sol, le tuyau suivant est enroulé dessus et le processus de travail continue. Pour faciliter le passage de l'autoroute dans le sol, vous pouvez verser de l'eau dans le tuyau, ce qui ramollira le sol.
5. Si de l'eau commence à couler, la conduite doit être soigneusement rincée sous pression. Cela cassera le filtre encrassé.
6. Pour vérifier les performances du puits Abyssin fini, installez une pompe à main. Ici, il est important de pomper l'eau jusqu'à ce qu'elle devienne transparente.

C'est la technologie du puits Abyssin, suivie de l'installation d'une pompe à main.

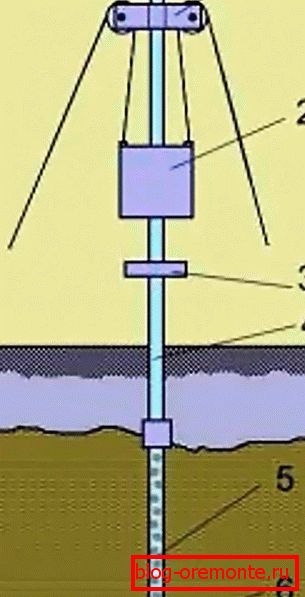

Cette construction comprend les éléments suivants:

1. Bloquer
2. Dérive
3. Le substitut qui détient le pipeline.
4. Pipeline
5. Filtrer
6. Aiguille.

Vidéo: installer une pompe à main

Nous avons donc passé en revue avec vous les caractéristiques et les variétés de pompes à main, les options possibles pour les pompes prêtes à l'emploi pour le puits de datcha, et les caractéristiques de la fabrication du puits Abyssin. Si vous avez une expérience personnelle dans la conduite de tels travaux, veillez à laisser des commentaires à la fin de cet article.

Vidéo: faire un puits abyssin avec une pompe à main
