Raccord inférieur des radiateurs

Que faire lorsque le système de chauffage gâche le look de la pièce? Si vous pouvez également cacher les piles en fonte derrière l'écran ou installer des piles plus modernes - bimétalliques ou en acier, à leur place, qu'en est-il des tuyaux? Certaines personnes les recouvrent de rideaux et de rideaux, tandis que d'autres établissent la connexion inférieure des radiateurs, ce qui rend le cerclage de la batterie presque invisible.

Caractéristiques de la connexion inférieure

 Trois façons de se connecter:

1. Raccordement des radiateurs ordinaires par les trous inférieurs.
2. Utiliser un ensemble de composants sous les radiateurs en acier ou bimétalliques.
3. Achetez des piles conçues pour une telle connexion.

Examinons maintenant les avantages, les inconvénients et les inconvénients des différentes méthodes de connexion inférieure.

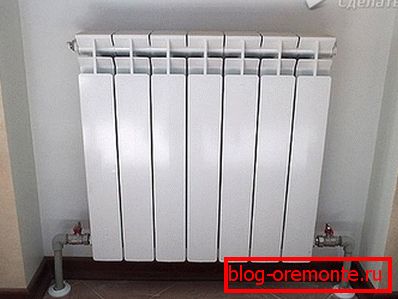

Connexion avec des robinets latéraux

La connexion elle-même n'est pas un gros problème. Les tuyaux sont situés au-dessous du sol ou cachés dans le sol. Un radiateur est monté sur le mur et une canalisation est fournie aux trous inférieurs. Pour que la batterie puisse être retirée sans arrêter le processus de chauffage, vous devez installer des vannes d'arrêt des deux côtés. Dans le trou supérieur (peu importe de quel côté) est installé un évent.

Se connecter avec un adaptateur

Parfois, il n'est pas possible de connecter un radiateur ordinaire en y amenant le pipeline des deux côtés. Dans ce cas, vous pouvez utiliser l'adaptateur. Il est vissé dans le trou inférieur et un tube en acier inoxydable est introduit dans le trou supérieur. Pour le même adaptateur, des tuyaux de chauffage sont connectés au fond.

Vous obtiendrez plus d'informations sur ce type de connexion en visionnant la vidéo jointe à la fin de l'article.

Connexion inférieure avec extension de débit

La connexion inférieure peut être réalisée à l'aide d'un câble d'extension de débit. L'appareil est tordu dans le trou du bas et n'a pas de branches vers le haut. La circulation du liquide de refroidissement est due au fait que l'eau, passant dans un tube situé au centre du radiateur, la laisse à l'extrémité de l'appareil de chauffage, se soulève en pressant de l'eau froide à travers l'ouverture de sortie de l'appareil.

Pour les systèmes gravitaires, ce type de connexion ne convient pas.

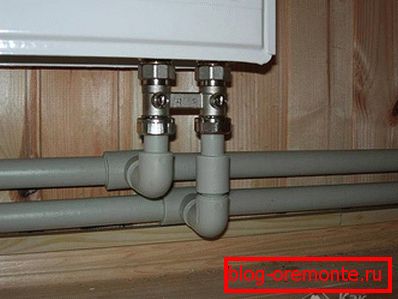

Connexion de batteries avec une alimentation plus faible

Abordons maintenant une méthode de connexion inférieure plus efficace et esthétiquement acceptable - de la base, en décrivant simultanément ses avantages et ses inconvénients.

Les avantages

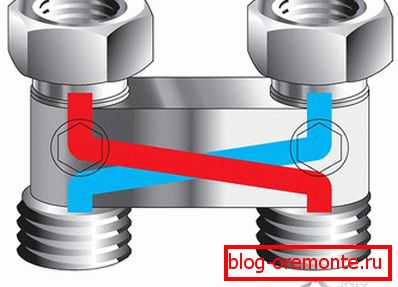

• Il est possible d'installer un adaptateur de sens d'écoulement.
• Les deux tuyaux de branchement vont directement de la batterie au sol ou au mur (ou au-dessus du sol).
• Lors de l'achat de radiateurs avec une connexion inférieure, vous n'avez pas à vous soucier de l'achat d'un thermostat approprié, car il y est déjà installé.

Inconvénients

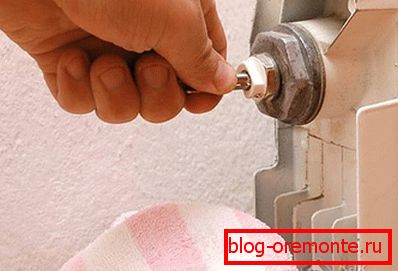

• Chaque batterie doit avoir un évent d'aération installé.
• Le réchauffement est moins uniforme et moins efficace.
• Ne peut pas être utilisé pour un système de chauffage par gravité.
• Il est nécessaire d'utiliser constamment une pompe de circulation.

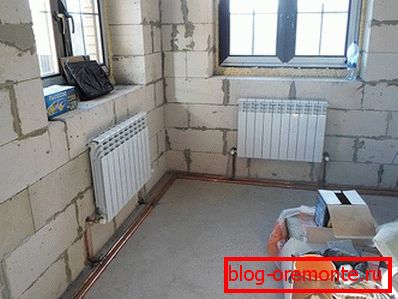

Normes relatives à l'emplacement des radiateurs

Quelle que soit la méthode choisie pour connecter le radiateur, celui-ci doit être situé à une certaine distance de:

• murs - 5 cm;
• un plancher - 10 cm (la déviation dans toute partie est autorisée pas plus de 2 cm);
• appui de fenêtre - 10 cm (une distance minimale de 5 cm est autorisée).

Lors de l'achat d'un support, il est important de prendre en compte l'épaisseur de l'isolant installé avec une couche réfléchissante (le cas échéant). Dans ce cas, vous avez besoin de pinces à crochets légèrement plus longues.

Installation de système de chauffage avec une alimentation plus basse

Selon le schéma choisi, le pipeline est en cours d'installation. Il peut être rangé:

1. Dans le sol.

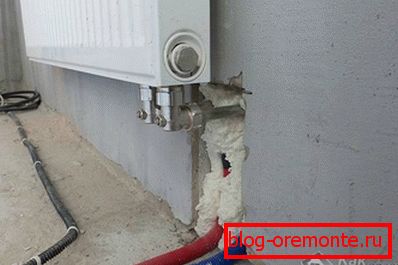

2. Dans le mur
3. Entre le sol et la batterie.

L'efficacité du système de chauffage n'affecte pas l'emplacement des tuyaux - ils sont cachés pour des raisons esthétiques.

Il est important d’installer d’abord les piles, en calculant leur nombre pour chaque pièce, puis de leur apporter des tuyaux.

Si vous vous conformez aux recommandations décrites dans cet article, l'installation d'un système de chauffage avec une connexion inférieure ne devrait pas poser de problèmes.

Vous pouvez partager votre travail en laissant un commentaire à la fin de l'article - il est très important pour nous que le contenu de l'article soit aussi complet et compréhensible que possible pour toute personne habituée à faire tout type de travail de ses propres mains.
