Schéma de connexion de la pompe submersible

Tout propriétaire de logement de banlieue sait que l'équipement de pompage de type submersible est utilisé universellement dans les systèmes d'alimentation en eau de puits. De plus, cet équipement peut être utilisé dans les réseaux de chauffage des ménages.

Le schéma dit de connexion directe de la pompe submersible au réseau électrique (sans implication d'équipement auxiliaire) est assez simple et implique une connexion directe au groupe de contact des conducteurs d'alimentation, appelés "phase", "zéro" et "mise à la terre".

Notez que cette méthode de connexion ne peut pas être utilisée dans tous les cas d’arrangement des systèmes de prise d’eau. Au contraire, le plus souvent, les équipements de pompage sont utilisés conjointement avec une automatisation d'un type ou d'un autre, ce qui améliore sensiblement les caractéristiques de fonctionnement du système, ainsi que sa facilité de maintenance. En règle générale, ces systèmes étendus comprennent les composants suivants:

• contacteurs électriques (démarreurs);
• commutateurs (relais de type intermédiaire);
• capteurs de niveau et de pression;
• hydroaccumulateur.

But de l'automatisation

L'utilisation d'éléments d'automatisation installés dans les circuits d'alimentation de l'équipement vous permettra de connecter une pompe submersible de sorte que le système fonctionne en mode automatique.

Ce schéma repose sur un contacteur avec un groupe de contacts normalement ouvert, à l'entrée duquel se trouvent les conducteurs d'alimentation (phase, zéro et terre). Eh bien, la pompe elle-même est connectée à la sortie du contacteur, qui reçoit l’alimentation du secteur par son intermédiaire.

L'utilisation d'un tel schéma de connexion de pompe suppose la présence d'un accumulateur spécial, qui comprend un clapet anti-retour. C’est dans cette unité que le pressostat est installé. Il contrôle le fonctionnement du groupe de contacteurs qui alimente et coupe la tension de la pompe.

Le fonctionnement de l’ensemble du système en mode automatique est le suivant.

1. Lorsque la pression dans le système chute au niveau minimum, le capteur à relais donne le signal de s’allumer; dans le même temps, les contacts du groupe de travail ferment le circuit d'alimentation de la pompe.
2. Lorsque l'eau pénètre dans le système, la pression dans l'accumulateur augmente progressivement.
3. Lorsque la pression atteint son seuil supérieur (valeur limite) par un signal du capteur de pression, le contacteur s’éteint. Ses contacts s'ouvrent et l'équipement est automatiquement déconnecté du secteur.

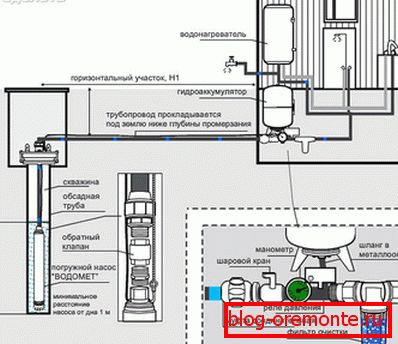

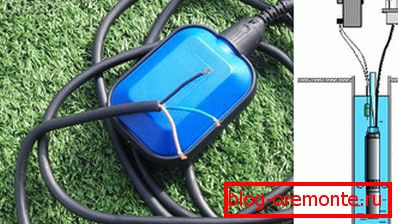

Pour les systèmes d'eau domestique conçus pour de grands volumes de liquide, le circuit électrique sur les capteurs à flotteur est plus approprié, offrant un contrôle automatique du niveau de liquide dans le réservoir collecteur (hydroaccumulateur). Le schéma de principe de la connexion de l'équipement de pompage dans ce cas ne diffère pas sensiblement du précédent, à ceci près qu'il est installé à la place du relais de pression dans le capteur de niveau de liquide.

Il est à noter que pour connecter l'alimentation à la pompe de type submersible (puits), vous aurez besoin de câbles de qualité spéciale. Le fil étanche sous la désignation piste ou KVV convient le mieux à cette fin. Les câbles de marque AQUA RN8 importés sont également performants pour l’imperméabilisation.

Conception d'assemblage avec éléments d'automatisation

S'il est prévu d'assembler le système d'alimentation en eau, dont le lancement et l'arrêt seront effectués à partir de la vanne d'alimentation en eau, vous devrez acheter un accumulateur hydraulique spécial utilisé en conjonction avec un relais de pression.

Dans le même temps, le raccordement de l’automatisation à la pompe peut être organisé à partir d’un puits en béton situé à proximité immédiate du puits avec la pompe.

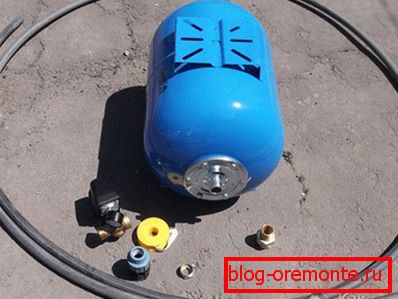

Pour assembler un système d'alimentation en eau basé sur une pompe submersible, vous aurez besoin des dispositifs et composants suivants:

• hydroaccumulateur typique de la capacité correspondante;
• interrupteur de pression, conçu pour fonctionner avec le type d'hydroaccumulateur choisi par vous;
• couplage de transition spécial (dit "américain") avec une taille d'installation de 1 ";
• un autre couplage équipé d'une pince de serrage;
• adaptateur en laiton spécial;
• tuyaux en plastique, raccords, ruban adhésif FUM.

L’installation principale du montage du circuit de commande de la pompe n’est généralement pas réalisée dans un puits bien préparé à l’avance, mais au sommet, dans un espace ouvert. Une fois l’assemblage terminé de cette partie de la structure, vous pourrez l’abaisser jusqu’au fond du puits, où il ne vous restera plus qu’à le connecter à la pompe.

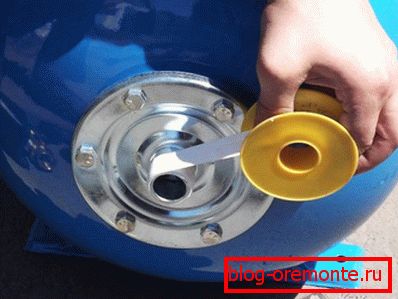

Travailler sur l’assemblage des circuits de contrôle et de contrôle, il est d’habitude de commencer par attacher l’accumulateur; Parallèlement, afin de sceller de manière fiable les connexions et de faciliter la maintenance ultérieure du système, toutes les connexions filetées sont scellées à l'aide d'un ruban adhésif spécial FUM.

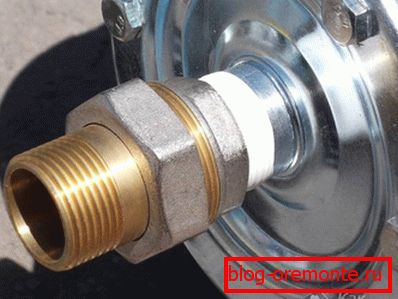

Notez que le pressostat est connecté à l'accumulateur de pression non pas directement, mais via un adaptateur spécial appelé «American». L'utilisation d'un élément de transition facilite le démantèlement de la connexion et simplifie grandement toutes les opérations de connexion et de configuration de l'automatisation.

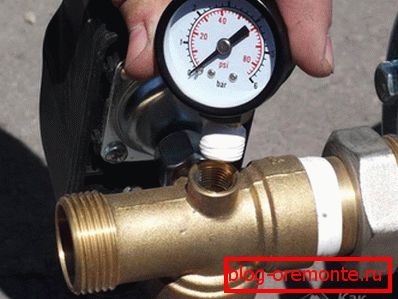

Lors de l'installation du pressostat, essayez de le placer de manière à pouvoir, si nécessaire, «prendre» le manomètre à tout moment (sans tomber au fond du puits). Vous devez également faire attention au fait que la fiabilité et l’étanchéité de la connexion du relais avec le feuillard doivent être pourvues d’un joint spécial.

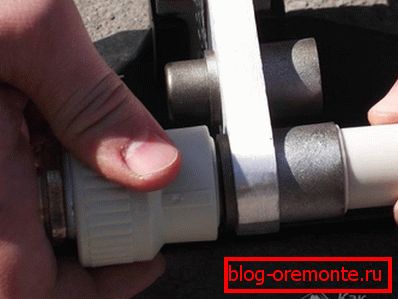

À l'avenir, pour former une conduite d'eau pour le consommateur (connectée à la sortie du pressostat), vous devrez créer un coude composite spécial brasé à partir du raccord et un morceau de tuyau en plastique. Au bout du tuyau en plastique, un manchon avec un filetage externe (type MPH) est soudé, lequel est hermétiquement fixé à la sortie du pressostat (voir photo à gauche).

Dans cette partie du travail qui devrait être effectué en dehors du puits, peut être considéré comme terminé

Structure de la photo

Relier la structure à la pompe

Toutes les opérations à venir pour connecter la structure assemblée à la pompe devront être effectuées directement dans le puits. Si nécessaire, vous pouvez séparer (désosser) le câblage existant en deux lignes distinctes, l’une directement reliée à la maison et la seconde pouvant servir à arroser le jardin. Pour désactiver cette branche pendant la période hivernale, il est nécessaire de prévoir une vanne d’arrêt séparée.

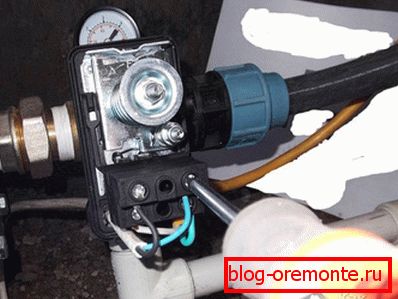

Au stade final des travaux d’installation, vous devez connecter la partie électrique du circuit au pressostat. Pour ce faire, il est tout d'abord nécessaire de retirer le couvercle du régulateur afin de garantir un accès libre aux bornes de connexion de l'appareil.

Dans la partie inférieure du boîtier, il y a des ouvertures pour l'entrée des câbles d'alimentation et un câble de signal de la pompe. Introduisez soigneusement tous les fils dans ces trous et connectez leurs extrémités aux bornes appropriées. Le plus souvent, les bornes pour connecter le fil de signal de la pompe sont désignées par "MOTOR" et les bornes pour connecter le câble de réseau - "LINE".

Une fois ces travaux terminés, il vous suffira de remplacer le capot du relais-régulateur.
