Souder des tuyaux de cuivre de leurs propres mains

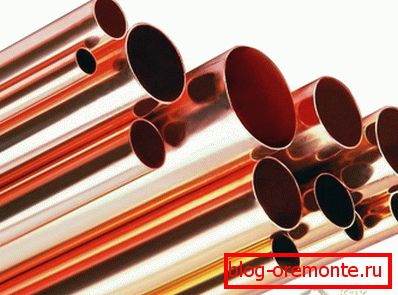

De nos jours, les tuyaux en cuivre sont souvent installés dans les réseaux de chauffage, ainsi que dans les autoroutes de l’alimentation en eau et en gaz des bâtiments résidentiels. De plus, ces produits sont largement utilisés dans les systèmes de climatisation et les appareils de congélation de divers types.

Pour obtenir un joint de tuyau permanent, des techniques de soudage spéciales ont été développées. Elles sont réalisées en introduisant un matériau fondu spécial (brasure) dans la zone de contact. Dans ce cas, la qualité de connexion requise n'est atteinte que dans le cas où le point de fusion de la brasure est inférieur au point de fusion des éléments de tuyau à assembler.

Nous constatons immédiatement que pour souder des tuyaux de cuivre de vos propres mains, vous devrez être particulièrement prudent et avoir un peu de préparation.

Avantages des structures en cuivre brasé

La popularité croissante des systèmes assemblés à base de tubes en cuivre s’explique aisément par la présence de qualités aussi attrayantes dans ces derniers que:

• fiabilité, durabilité et résistance;
• facilité de traitement du matériau source;
• capacité à fonctionner à des pressions et des températures élevées.

De plus, grâce à l'utilisation de telles technologies, il est possible d'économiser sur les matériaux des composants (raccords, adaptateurs, etc.), ce qui réduit considérablement le coût total du travail effectué.

Méthodes et outils de brasage

Les tuyaux en cuivre peuvent être brasés dans l’une des conditions de température suivantes:

1. Le brasage à haute température (température de fusion d'environ 600 à 900 degrés) est utilisé pour les pipelines soumis à des charges élevées.
2. Mode basse température, généralement pratiqué dans la vie quotidienne (température dans la zone de soudure jusqu'à 450 degrés).

Pour obtenir un raccord fiable des tuyaux pendant le processus de soudure, l'outil suivant doit être utilisé:

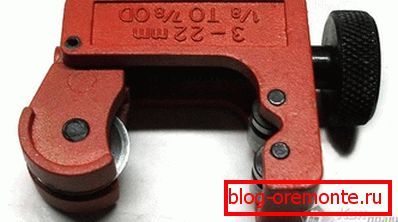

1. Coupe-tube, avec lequel vous pouvez obtenir une coupe lisse (perpendiculaire à l'axe de la billette de tuyau).
2. Dispositif spécial utilisé pour le chanfreinage et l'ébavurage.

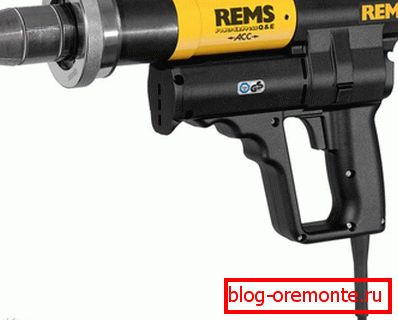

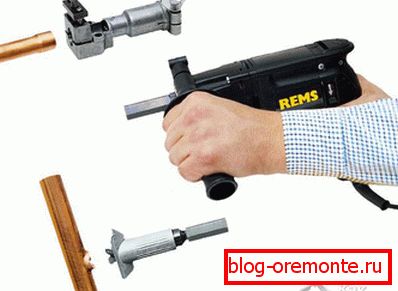

3. Un détendeur de tuyau qui permet de préparer le joint pour la soudure (la profondeur à laquelle le tuyau est traité avec son aide doit être égale au diamètre de la pièce).
4. Chalumeau à gaz acétylène-oxygène utilisé pour le soudage de tubes en cuivre.

La profondeur à laquelle le tuyau est usiné avec un détendeur doit être égale au diamètre de la pièce.

De plus, pour travailler avec des soudures à bas point de fusion, un séchoir thermique spécial peut être utilisé pour chauffer le point de soudage à la température souhaitée.

L'utilisation d'un pistolet thermique vous permet d'ajuster facilement la température dans la zone de soudure, ainsi que de maintenir la température souhaitée. A l'aide des buses remplaçables fournies avec l'appareil, vous pourrez diriger un flux d'air chauffé vers le point souhaité.

Matériaux utilisés dans la soudure

Avant de souder des tuyaux en cuivre, vous devez vous familiariser avec les matériaux qui agissent comme des soudures. Ceux-ci, selon leur nature réfractaire, sont divisés en fibres dures et douces.

Soda

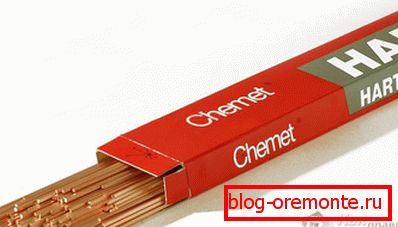

Les soldats de plus grande réfractarité sont généralement fabriqués sous la forme de joncs d’un certain profil. L'utilisation de ce type de soudures est possible lors du chauffage de la zone de brasage à 900 degrés, ce qui permet d'obtenir une connexion très fiable. Les soldats de cette classe sont souvent utilisés pour l'installation de conduites d'alimentation en eau et en gaz, ainsi que pour la réparation d'équipements de congélation et de systèmes de climatisation.

Les représentants les plus célèbres de ces soudures sont les mélanges de cuivre et de phosphore auto-fondants avec divers additifs (Cu94 P6 et Cu92 P6 Ag2). De petits additifs (environ 6%) de phosphore ou d'argent peuvent réduire le point de fusion de la brasure à 750 degrés. Le coefficient de dilatation d'un tel matériau coïncide avec le même indicateur pour le cuivre, ce qui contribue à la formation d'une connexion solide et fiable.

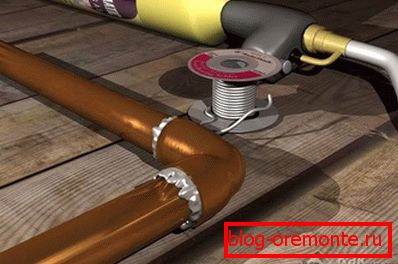

Les brasures dites "douces" sont fabriquées sous la forme de fil mince ordinaire et sont utilisées pour le soudage à basse température de tuyaux en cuivre, fabriqués à la maison. En règle générale, ces soudures sont fabriquées à partir de matériaux connus tels que l'étain, le plomb (ou leurs alliages).

Les flux

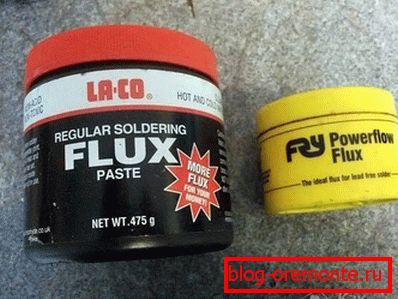

Pour faciliter le soudage des tubes en cuivre, des compositions spéciales liquides ou en pâte (fondants) sont utilisées. Le choix correct détermine le succès de l'événement dans son ensemble.

Ces composés sont également divisés en basse température (jusqu'à 450 degrés) et haute température, utilisés à des températures supérieures à 450 degrés.

Ils contribuent à:

• nettoyer le point de soudure des oxydes;
• sa protection contre l'oxygène dans l'air ambiant;
• créer des conditions pour un bon étalement de la composition de brasage;
• améliorer l'adhérence du métal sur la soudure.

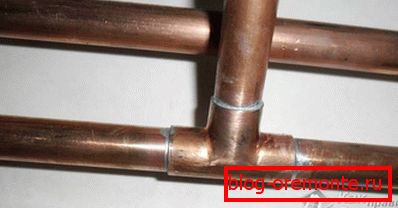

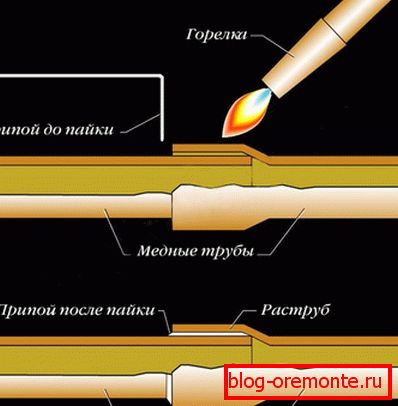

Pendant le travail de brasage, il est nécessaire de veiller soigneusement à ce que la brasure chauffée à la température désirée s'étende uniformément sur les surfaces des pièces assemblées, formant ainsi un joint fiable. Après le refroidissement final du site de soudure, enlevez tout excès de flux.
