Système de chauffage à circulation naturelle

05-02-2018

Utile

Bien que les technologies de pointe pour le chauffage des locaux soient maintenant courantes, le système de chauffage à circulation naturelle est en forte demande. Cela est principalement dû au fait qu’il est facile à installer et si vous tenez compte également de l’instabilité de la fourniture d’électricité au secteur privé, la popularité d’un tel système de chauffage autonome devient alors évidente.

Comment ça marche

Il faut immédiatement dire que, grâce à un appareil spécial, le système fonctionne sans circulation forcée du liquide de refroidissement. Le mouvement de l'eau dans les conduites est dû au fait que, une fois refroidie, la densité de l'eau augmente et s'écoule vers la chaudière par des conduites installées en pente, en chassant l'eau chauffée.

Bien qu'un système de chauffage à circulation naturelle puisse fonctionner sans pompe, il est toujours préférable de l'installer. Lorsque la pompe est allumée, le liquide de refroidissement coule plus rapidement dans les tuyaux, ce qui accélère le réchauffement de la pièce.

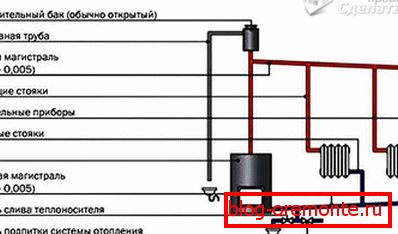

Lorsque vous quittez la chaudière, l'eau entre dans le collecteur accélérateur, atteint son point le plus haut et passe à travers des tuyaux installés à une inclinaison de la chaudière tout en refroidissant.

Inconvénients et avantages

Tout d’abord, parlons des lacunes. Une telle approche aidera à déterminer si un tel système de chauffage vous conviendra.

S'il n'y a pas de pompe dans le système, vous devez attendre assez longtemps jusqu'à ce que l'eau chaude atteigne les piles et les recouvre.
Chauffage inégal des radiateurs. Cela est dû à la même nuance - eau chaude d'en haut et froid d'en bas.
L'installation выполняется более дорогими трубами большого диаметра.
Il est nécessaire d'installer un vase d'expansion ouvert, à la suite de quoi l'eau s'évapore et doit être ajouté périodiquement au système. L'installation d'un vase d'expansion de type fermé peut dégrader les performances du système.
La conception de la salle en souffre.
Ne violez pas la pente des tuyaux, même si vous devez contourner la porte.
Le système doit être aussi petit que possible.
Lors de la planification d'un système de chauffage sans pompe, il est nécessaire de déterminer correctement le niveau des batteries, du vase d'expansion et de la chaudière, qui doivent être installés au plus bas point.

Les avantages

Electrodépendance Même si une pompe est installée, en cas de panne de courant (ou lorsque la pompe tombe en panne), le système de chauffage continue de fonctionner.
L'installation и дальнейшее обслуживание не требует особых навыков.
Travail silencieux.

Types de systèmes

Comme déjà mentionné, dans le système de chauffage par gravité, il ne devrait pas y avoir de différences de hauteur, sinon cela ne fonctionnerait tout simplement pas. Pour cette raison, plusieurs contours peuvent être créés.

Circuit unique

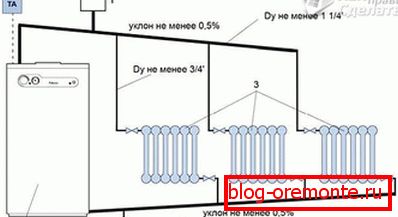

Tout est clair ici - un tuyau part de la chaudière et l'autre y va, et des batteries sont connectées entre eux. Le schéma présenté aidera à le comprendre.

Un système à circuit unique peut être monotube, mais dans ce cas il est nécessaire de prendre en compte le fait que chaque batterie successive dans un système à gravité sera plus sensible que la précédente.

Double circuit

Les systèmes à double circuit peuvent différer dans le sens du mouvement du liquide de refroidissement:

Avec le trafic venant en sens inverse.
Avec le trafic de passage.

Le choix de la méthode d’installation de la tuyauterie, en tenant compte de la direction du mouvement du liquide de refroidissement, dépend principalement de l’emplacement des portes dans la pièce ou de nuances rendant l’installation du retour dans cet endroit impossible.

Quel que soit le système choisi, l'angle d'inclinaison des tuyaux ne change pas.

Comment calculer la puissance de la batterie et du chauffage de la chaudière

Il n'est pas nécessaire de parler de résultats exacts, chaque maison étant individuelle et pouvant différer de nombreux paramètres, impossibles à prendre en compte dans le schéma général, ce qui n'est pas nécessaire. Dans des conditions idéales, on considère que pour chauffer 1 m² assez de 60 watts de puissance de radiateur. Il est bien évident que si la maison n’est pas isolée, de simples fenêtres en bois y sont installées, il faudra alors installer des batteries plus puissantes.

Afin de ne pas retravailler ultérieurement, il est important, même au stade de la planification, de déterminer la capacité de la batterie (ou des batteries) à installer dans une pièce donnée. Pour ce faire, vous pouvez utiliser l'une des deux méthodes.

Par volume

Des données plus précises peuvent être obtenues, compte tenu du volume de la pièce. Nous prenons des mesures et, après avoir reçu des données sur la hauteur, la largeur et la longueur de la pièce, nous les multiplions ensemble et le résultat de 40 watts. Compte tenu des particularités de la structure, nous introduisons un facteur de correction. Pour:

une maison privée à un étage avec un grenier non isolé - 1,5;
chambres avec murs isolés - 1.1;
chambres avec murs non isolés - 1,3;

Il est important de prendre en compte le nombre de portes et de fenêtres.

S'il y a une porte d'entrée dans la pièce, il faut ajouter 150-200 W supplémentaires au résultat obtenu.
Si les fenêtres sont petites et énergivores, vous aurez besoin de 70 watts supplémentaires.
Pour les grandes fenêtres ou les fenêtres non isolées, vous devez ajouter 100 watts chacune.

Par zone

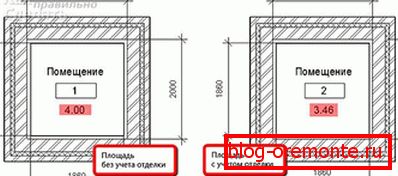

En calculant le nombre de batteries par surface de la pièce, le chiffre moyen est de 1 kW par 10 m². Selon le même principe, la puissance de la chaudière achetée pour la maison est calculée.

Prenons un exemple de calcul.

Il y a une maison avec des dimensions intérieures de 9 à 8 m, multipliant la largeur par la longueur et obtenant la surface - 72 m².
72 m²divisé en 10 (1 kW par 10 m²), et nous obtenons 7,2 - c'est la puissance de la chaudière en kW.
Maintenant, nous découvrons la puissance de la batterie pour placer 2 à 4 m.
La région s'est avéré 8 m².
En utilisant les mêmes calculs que pour la chaudière, nous obtenons le chiffre 0,8 - la puissance de la batterie en kW.

Nous allons maintenant apporter des modifications aux zones climatiques. Considérons les coefficients:

Dans les régions du sud - 0,8–0,9.
Pour le Grand Nord - 1.5–2.
Dans la zone de la bande médiane - 1.2–1.4.

Dans notre exemple, une chaudière de 7,2 kW était requise. En prenant en compte le coefficient, nous allons calculer les données finales pour la bande médiane:

7,2?1,4=10,08.
Étant donné que la chaudière doit disposer d’une réserve de marche, nous acquérons un appareil de chauffage d’une puissance de 12-15 kW.
De même, nous abordons les calculs de la capacité de la batterie pour la pièce utilisée dans l'exemple: 0,8 × 1,4 = 1,12 kW. Arrondissez et obtenez 1,2 kW.

La puissance de la batterie est indiquée dans le passeport du produit. Si vous n'êtes pas sûr de l'exactitude de vos calculs, achetez un radiateur plus puissant en installant un thermostat.

L'installation

Comme déjà mentionné, la chaudière doit être installée au point le plus bas.
Aucun tuyau ne doit être inférieur au niveau de l’entrée du tuyau de retour vers notre appareil de chauffage. Le non-respect de cette exigence entraînera une détérioration importante du système de chauffage.
Sur les murs marque l'emplacement des tuyaux et des radiateurs.
Les radiateurs sont montés - leur position est vérifiée par le niveau du bâtiment.
Un collecteur de surpression est monté à partir du tuyau d'alimentation de la chaudière. Ce devrait être un tuyau de grand diamètre.

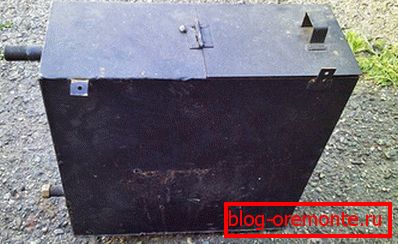

Un vase d'expansion ouvert est installé en haut. S'il est dans le grenier, le navire et le pipeline doivent être complètement isolés.
Les tuyaux sont montés avec une pente de 1 cm par mètre linéaire de tuyau. S'il n'est pas possible d'adhérer à cette norme, il est possible de réduire la chute à 0,5 cm, mais pas moins. Il convient de garder à l’esprit que, lorsque la pente de la conduite diminue, le rendement de l’ensemble du système de chauffage diminue.
Au bon endroit se trouve un tuyau de raccordement qui va au radiateur. Dans la conduite en métal, la sortie peut être soudée ou connectée via un té. Lorsque vous travaillez avec des tuyaux en plastique, vous devez utiliser les raccords, les souder, sans oublier les robinets et les thermostats (si leur installation est fournie).
Au point le plus bas du système (généralement près de la chaudière), vous devez installer un robinet avec un robinet - à travers lequel de l'eau sera versée dans le système.

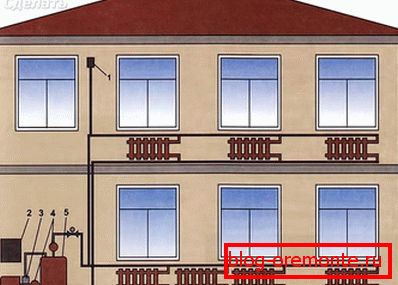

Lors de la planification de la production d'un système gravitaire dans une maison à deux étages, vous devez tenir compte du fait que le flux de liquide de refroidissement est effectué au deuxième étage, puis qu'il descend des colonnes montantes jusqu'aux radiateurs installés au premier étage.

Il reste à remplir le système d’eau et, en vérifiant qu’il n’ya pas de fuites, à chauffer la pièce, sans se soucier du fait qu’ils peuvent couper l’électricité.
