Système de chauffage à un tuyau d'une maison privée

L’installation du système de chauffage est l’un des travaux les plus importants de la construction de votre maison. Avant de faire le travail, vous devez décider du choix du schéma. Il est possible de choisir un ou deux tuyaux. Le système de chauffage monotube d'une maison privée est beaucoup plus facile à installer soi-même. C'est simple, mais fiable et efficace. De plus, son montage nécessitera beaucoup moins de matériau. Nous verrons ensuite comment un tel système peut être fabriqué, en quoi il diffère d’un système à deux tuyaux et quels sont ses avantages.

Composants

Regardons comment ce système fonctionne.

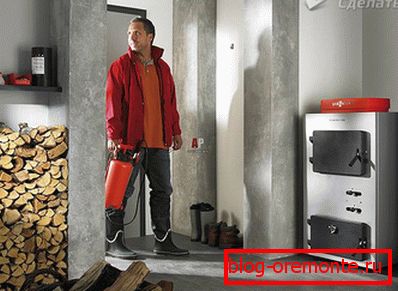

1. La base est une chaudière de chauffage qui chauffe le liquide de refroidissement. Choisissez souvent des chaudières à gaz. Ils sont simples et fiables. Dans les endroits où le gaz n'est pas fourni, il est possible d'utiliser une unité fonctionnant au combustible solide.
2. Les éléments de chauffage sont des radiateurs standard. Lors du choix, il est nécessaire de prendre en compte le fait que l’ancienne fonte soviétique est préférable de ne pas l’installer. Ils ne sont pas en mesure de chauffer correctement les pièces et ne répondent pas aux exigences actuelles. Il est beaucoup plus efficace d'utiliser de nouveaux radiateurs bimétalliques, qui chauffent rapidement, ont un transfert de chaleur élevé et sont beaucoup plus attrayants.
3. Vase d'expansion - un élément indispensable d'un système à un tuyau. Il agit en tant que stabilisateur de pression, contrôlant le degré d'expansion du liquide de refroidissement. Lorsque le support est chauffé, son excès (associé à la dilatation thermique) pénètre dans le réservoir, empêchant ainsi le système d’avoir une pression excessive.
4. La disposition des tuyaux, qui est l'apport de chaleur. Vous pouvez y ajouter des vannes de vidange et des vannes.

Comment ça marche

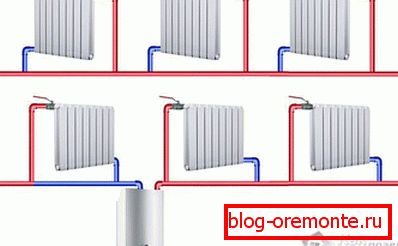

Le schéma d'un tel système de chauffage est assez simple. Au cœur de tout se trouve toute chaudière. Il chauffe le liquide de refroidissement fourni par le tuyau provenant de la chaudière. Pourquoi un tel système s'appelle un tuyau unique? Parce que tout au long du périmètre, un tuyau est posé, qui vient de la chaudière et y pénètre. Aux endroits appropriés sur les supports sont installés des radiateurs et raccordés au tuyau. Le caloporteur (le plus souvent de l'eau) sort de la chaudière, remplissant le premier radiateur dans le nœud, puis le second, etc. À la fin, l'eau revient au point de départ et le cycle se répète. Il y a un processus de circulation continu.

Il convient de noter que, après avoir collecté un tel schéma, on peut rencontrer une difficulté. Comme la vitesse d'avancement du liquide de refroidissement peut être faible, une perte de température peut se produire. Pourquoi Si nous parlons d'un système à deux tuyaux, le principe de fonctionnement de celui-ci est le suivant: l'eau pénètre dans la batterie par un tuyau et sort par l'autre. Dans ce cas, son mouvement passe immédiatement à travers tous les radiateurs et il n'y a pas de perte de chaleur.

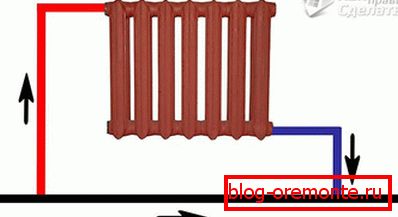

Dans un système monotube, le liquide de refroidissement pénètre progressivement dans toutes les batteries et, en les traversant, perd sa température. Donc, si à la sortie de la chaudière, la température du transporteur était de 60? C, passant par tous les tuyaux et radiateurs, il peut être réduit à 50 ° C. Que faire dans ce cas? Pour surmonter ces fluctuations, vous pouvez augmenter la capacité calorifique des batteries en bout de chaîne, en augmentant leur transfert de chaleur, ou augmenter la température dans la chaudière elle-même. Mais tout cela entraînera des coûts supplémentaires non rentables et des coûts de chauffage plus élevés.

Pour vous débarrasser d'un tel problème sans coûts élevés, vous devez augmenter la vitesse du liquide de refroidissement à travers les tuyaux. Il y a 2 façons de faire cela:

Mettez la pompe de circulation. Vous pouvez donc augmenter considérablement la vitesse de l'eau dans le système. Dans ce cas, la perte de chaleur à la sortie sera considérablement réduite. La perte maximale peut être de plusieurs degrés. Ces pompes sont alimentées à l'électricité. Il convient de noter que pour les maisons de campagne où l'électricité est souvent coupée, cette option ne sera pas idéale.

Installer un collecteur accélérateur. Il s'agit d'un haut tuyau droit à travers lequel l'eau, qui le traverse, gagne beaucoup de vitesse. Ensuite, le liquide de refroidissement dans le système à circulation naturelle fait un tour complet plus rapidement, ce qui résout également le problème de la perte de chaleur. Il est particulièrement judicieux d’utiliser cette méthode dans un bâtiment à plusieurs étages, car dans un bâtiment à un étage avec des plafonds bas, les travaux seront inefficaces. Pour que le collecteur fonctionne normalement, sa hauteur doit être supérieure à 2,2 m. Sachez que plus le collecteur accélérateur est haut, plus le mouvement dans le pipeline sera rapide, efficace et silencieux.

Dans un tel système, il doit y avoir un vase d'expansion, qu'il est préférable d'installer au sommet. Il agit comme un stabilisateur, contrôlant l'augmentation du volume de liquide de refroidissement. Comment ça marche? Lorsqu'il est chauffé, le volume d'eau augmente. Ces excédents pénètrent dans le réservoir, évitant les surpressions. Lorsque la température baisse, le volume diminue et, du vase d'expansion, retourne dans le réseau de chauffage.

C'est le principe même du système de chauffage monotube. Il s’agit d’une boucle fermée comprenant une chaudière, des tuyaux principaux, des radiateurs, un réservoir tampon et des éléments de circulation de l’eau. Distinguez la circulation forcée, lorsque tout le travail est effectué par la pompe, et naturelle, dans laquelle le collecteur supérieur est monté. La différence avec cette conception est qu’elle ne fournit pas de tuyau à action inversée, par lequel le liquide de refroidissement retourne dans la chaudière. La seconde moitié de cette mise en page s'appelle le retour.

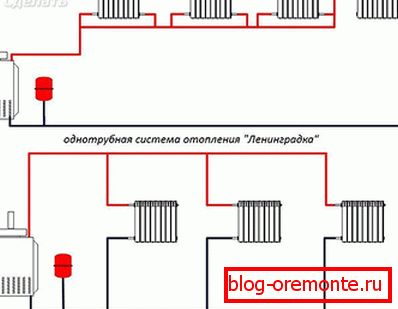

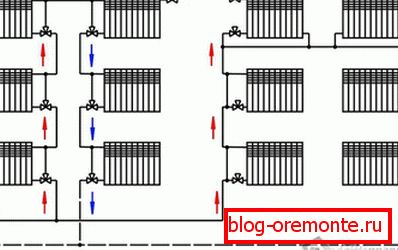

Un système de tuyauterie peut être de deux types, en fonction de l'installation: horizontale et verticale.

Forces et faiblesses

Pour déterminer le système dont vous avez besoin, prenez en compte les avantages et les inconvénients d’un système monotube.

Avantages:

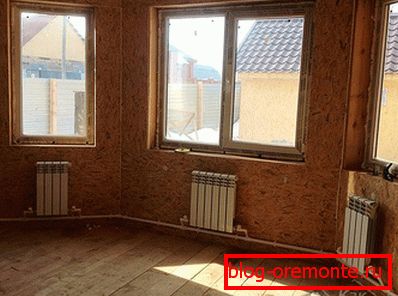

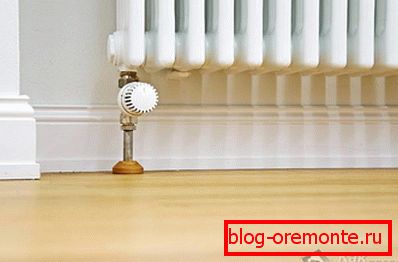

• Un système de tuyau simple est monté sur tout le périmètre du bâtiment, il peut être caché dans le sol ou dans les murs.
• Grâce à ce système, la pose de la canalisation est possible sous les ouvertures de porte, la quantité de matériau consommable et le coût de la structure entière sont réduits.
• Vous pouvez connecter progressivement des appareils de chauffage et intégrer d'autres éléments du circuit de chauffage: chauffage par le sol, sèche-serviettes ou radiateurs. Grâce à la méthode de connexion parallèle ou série, le degré de chauffage de la batterie devient réglable.
• La possibilité de connecter plusieurs types de chats. Vous pouvez installer une chaudière à gaz, électrique ou à combustible solide. Si l'un est déconnecté, allumez simplement l'autre.
• La direction de l'écoulement de l'eau à l'endroit où il sera plus rentable pour les résidents de la maison. Par exemple, au début, il est possible de diriger un flux chaud vers la chambre des enfants, où davantage de chaleur est requise, ou vers le côté sous le vent du bâtiment.
• Contrairement à un système à deux tuyaux, lors du choix de tuyaux principaux de grand diamètre, ils peuvent servir de registres et produire également de la chaleur. De ce fait, le périmètre du bâtiment, des murs et des angles ne gèlera pas.
• Même lorsque tous les travaux sont terminés, vous pouvez également intégrer et installer plusieurs radiateurs supplémentaires.
• Consommation minimale de matériaux et efficacité.
• Installation facile et conception de réparation.

Mais avec de tels avantages, ce système présente des inconvénients et des inconvénients qu'il convient également de noter:

• Si la pente requise n’est pas respectée, il peut se produire des fermetures d’air réduisant le transfert de chaleur.
• Après une longue période d'inactivité, par exemple l'été, il doit être démarré longtemps.
• Lors de travaux de réparation dans un immeuble de grande hauteur, il ne sera pas possible de déconnecter un étage, vous devrez déconnecter l'ensemble du bâtiment.
• En cours de fonctionnement, une perte de chaleur peut se produire.

Cela devrait être connu avant d'installer le système de chauffage d'une maison privée.

Comment faire

Si vous faites tout à partir de zéro, vous devez veiller à la disponibilité de tels matériaux:

• chaudière de chauffage;
• pompe de circulation;
• vase d'expansion;
• tuyaux principaux Ø25 mm et tuyaux Ø20 mm pour connecter les radiateurs (n'importe quel matériau peut être choisi: acier, plastique, cuivre, polyéthylène renforcé);
• raccords pour relier les coudes aux radiateurs;
• Le nombre requis de radiateurs, joints et bouchons;

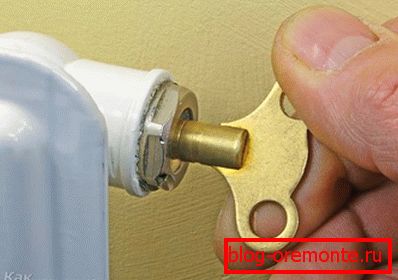

• Les grues Mayevsky, à travers lesquelles vous pouvez enlever l'air de chaque radiateur
• filtre qui sera installé devant la chaudière pour le traitement de l'eau.

La séquence de travail suivante est la suivante:

1. Vous devez choisir un endroit et installer la chaudière et le filtre. Le tuyau entrant est préférable de choisir le métal.
2. Ensuite, la cheminée est montée. La connexion à la cheminée est préférable d'effectuer un tuyau en métal ondulé.
3. Nous devons maintenant créer le pipeline principal. Des tuyaux sont posés le long du périmètre de la maison. Il est important que le schéma de connexion soit déjà disponible, car lors de l'installation, il est nécessaire de monter immédiatement les raccords dans des endroits où les radiateurs seront installés. Une vanne de vidange est installée au point le plus bas du système, à travers laquelle le circuit de chauffage peut être rempli d'eau ou drainé. Lors de l’installation du pipeline, il est important de résister à un certain degré: pour un circuit à circulation naturelle, il est de 3? –5?, En cas de déplacement forcé (avec une pompe) - 10 mm par 1 mètre de tuyau.
4. La conduite sur tout le périmètre doit être fixée au mur afin d’éviter les déformations et l’accumulation d’air. Pour cela, vous pouvez utiliser des clips.

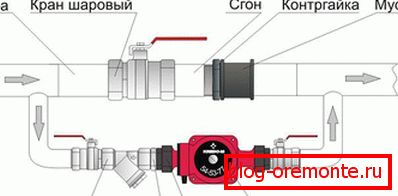

5. Placez la pompe à l'endroit choisi. Il est coupé dans le tuyau principal dans un endroit où il y a une prise à proximité. Vous devez savoir que la pompe, selon le fabricant, fonctionne parfaitement à une température ne dépassant pas 60 ° C. Par conséquent, la position sur le tuyau de retour près de la chaudière sera optimale.
6. Il est maintenant temps d'installer un vase d'expansion. Il est généralement monté près de la chaudière, à une altitude supérieure à 1,5 m.
7. Il ne reste plus qu'à installer et connecter les radiateurs. Au bon endroit, ils sont fixés entre crochets. Pour assurer la circulation de l'air, il n'est pas nécessaire de les installer strictement sous le rebord de la fenêtre, le sol et le mur. Il est important de garder une petite distance.
8. Après l'installation, les radiateurs sont connectés conformément au schéma. À ce stade, les robinets, chevauchements et bouchons de Mayevsky sont installés.
9. Il ne reste plus qu’à effectuer un test de pression pour vérifier l’étanchéité du système et commencer à chauffer.

Si vous avez une maison à deux étages, tout se fait de la même manière, mais un seul tuyau sort de la chaudière jusqu'au deuxième étage, passe autour du périmètre et redescend.

Comme vous pouvez le constater, le système de chauffage monotube est stable, efficace et facile à installer. Il peut être utilisé aussi bien pour les bâtiments d'un étage que pour les immeubles de grande hauteur. Vous économiserez de l'argent sur l'installation et vous procurerez de la chaleur qui vous réchauffera avec des journées d'hiver glaciales.
