Système de toit à pignon 2

Le toit à deux versants, grâce à un design simple, fiable et présentable, est populaire depuis de nombreuses années. En fonction de la pente des pentes, il est utilisé dans des régions avec des quantités de précipitations différentes. Le système de chevrons du toit à pignon permet un rassemblement naturel des précipitations.

Modèles à toit à pignon

1. Symétrique - les deux pentes ont la même longueur et sont montées au même angle. Un tel toit est un triangle isocèle à angle droit ou aigu.
2. Le toit cassé est créé pour accueillir la pièce du grenier, son système de fermes implique une structure complexe à deux niveaux.
3. Différents angles d'inclinaison - c'est la conception originale qui souligne l'architecture inhabituelle de la maison.

Angle d'inclinaison

L'angle d'inclinaison est choisi après l'analyse de plusieurs indicateurs: le type de toiture, la quantité de précipitations, la charge du vent. Pour les régions à fortes précipitations, un petit angle de pente est recommandé, mais pas moins de 5 degrés. Les masses de neige ne s'attardent pas sur une surface escarpée. Les toits plats avec un angle de pente émoussé conviennent au climat venteux.

Le système de chevrons d'un toit à pignon doit être conforme aux normes de sécurité en vigueur et être construit conformément aux normes.

Systèmes de chevron

Les éléments porteurs et les chevrons absorbent la charge des forces extérieures et la redistribuent aux murs du bâtiment. De leur fiabilité dépend de la force de tout le toit. Lors de la construction d'une structure, deux systèmes de rafter sont utilisés:

• Les pieds de treillis suspendus ont deux points d'appui sur les murs du bâtiment. Ils subissent des contraintes de compression et de flexion. Lorsque la distance de la travée dépasse 8 mètres, l'installation de la poupée avec des contrefiches est requise. Pour réduire l'impact des chevrons sur les murs du bâtiment, ceux-ci sont reliés par traction.
• Suspendu - ces barres ont un support sur le mur intérieur ou un design spécial.

S'il est impossible d'utiliser l'un des systèmes dans sa forme pure, ils ont recours à une conception hybride permettant l'alternance de la suspension et des chevrons.

Calcul des matériaux

Le toit en pignon du système à structure en treillis de l'appareil vous permet d'effectuer les calculs par vous-même, en fonction des connaissances de la géométrie. Pour calculer la surface de la structure, vous devez définir la longueur de la pente. La quantité de matériau nécessaire dépend de l'angle d'inclinaison. L'angle aigu vous permet d'économiser, tout en minimisant l'espace du grenier.

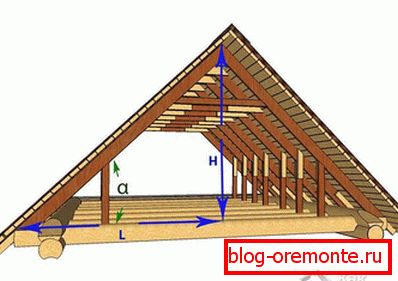

La hauteur de la crête, la longueur des chevrons et la surface du toit seront calculées à l'aide de formules géométriques. Pour plus de clarté, ajustement schéma à la maison. Exemple - prenons la pente d'une pente à 45 degrés, la largeur de la maison (la base d'un triangle isocèle) - 6 m, longueur - 10 m.

Commencez par diviser le triangle en deux par la hauteur abaissée du coin supérieur. Il s'avère deux triangles à angle droit, et l'une de leurs jambes est la hauteur désirée du toit. La hauteur divise un triangle isocèle en deux, ce qui signifie qu'une jambe mesure 3 m. Nous calculons la seconde à l'aide de la formule suivante:

3? tg 45⁰= 3 m

Connaissant les jambes, selon le théorème de Pythagore, on calcule l'hypoténuse, qui est un chevron:

3² + 3² = X² .

La longueur du chevron sera égale à la racine carrée de 18, environ 4, 25

Le nombre de chevrons est calculé en divisant la longueur totale par un échelon (0,6 m):

10: 0,6 = 16,6 - cette valeur doit être doublée.

La superficie est calculée en multipliant la longueur de la rampe et de la maison et en multipliant la valeur par 2:

4,25? 10? 2 = 85 m².

En utilisant différentes formules, vous pouvez calculer la quantité requise de matériaux.

Installation du système de ferme

La base du toit est le mauerlat, un bois durable d’une section de 150 × 150 mm de résineux traités. Sa fixation est réalisée sur une ancre, immergée dans la rangée supérieure de la maçonnerie. Ils doivent s'élever de 2 à 3 cm au-dessus de la poutre pour permettre le serrage de la noix. Une couche de ruberoïde est déposée sous le mauerlat pour le protéger de l'humidité. Entre les murs est posé du bois transversal, fixant le mauerlat et protégeant contre les charges longitudinales. Pour maintenir la crête, un bois spécial est posé le long de la pente - une pose de section égale au mauerlat. Avec une largeur importante du bâtiment, l'installation de pistes est nécessaire.

La section transversale du chevron est déterminée par le pas et la longueur de l'élément du chevron, elle est généralement comprise entre 50 et 150 mm. Les fermes de toit sont plus faciles à assembler sur le sol et prêtes à servir sur le toit. Pour le gabarit, deux planches de même longueur que les chevrons sont reliées par un clou. Les extrémités libres sont posées sur des supports, l’angle résultant est fixé avec une barre transversale. Les endroits et la forme de la fente sont marqués à l'aide du deuxième gabarit en contreplaqué. Les barres sont fixées à l’angle droit à l’aide de boulons, elles sont lavées et, après la structure, elles sont levées pour le montage.

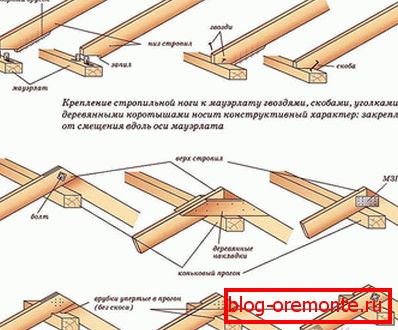

La première série de chevrons sur les pignons. Ils sont fixés au mauerlat à l'aide de coins ou de supports. Les premières fermes sont définies strictement sur le niveau. Un cordon est tiré entre eux, ce qui constitue une ligne directrice pour l'installation des éléments restants.

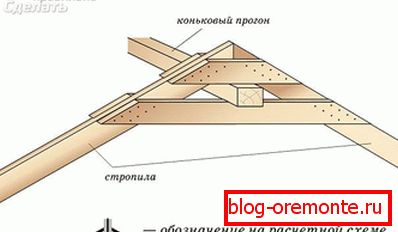

Pour donner une rigidité suffisante de la structure entière à la jambe de chevron, il est fixé aux montants et aux poutres. La sangle de faîte est boulonnée à chaque ferme. Cet élément de liaison doit être fabriqué en bois durable.

Avec une largeur importante du bâtiment, l'installation de poutres est nécessaire: il s'agit d'une barre horizontale de 50 × 150 mm, supportant des chevrons. Pour son installation, installez des racks verticaux, basés sur le sol. Ces éléments constitueront la base du cadre pour le grenier.

Afin d'éviter que de l'eau ne coule sur les murs, il est nécessaire de prévoir un surplomb: les chevrons sont suspendus à une hauteur de 30 cm ou des planches supplémentaires sont fixées.

Une caisse est remplie sur les chevrons finis, le pas nécessaire est sélectionné pour chaque matériau de toiture et des bardeaux massifs sont fabriqués pour les bardeaux. Le réchauffement du toit est une partie importante de la construction. Vous pouvez réduire au minimum les pertes de chaleur en posant correctement l'isolant. La laine de basalte est prise à cet effet, la largeur du matériau est égale à la distance entre les chevrons, ce qui vous permet d'effectuer l'isolation de manière rapide et fiable. La pose d'imperméabilisation aidera à assurer une protection fiable du toit contre l'humidité.

Le modèle symétrique d'un toit à pignon est l'option la plus facile à construire et fiable. La charge dans le système de toiture est répartie uniformément, ce qui permet de prolonger la durée de vie de la structure. Les leçons visuelles visuelles aideront à maîtriser les subtilités du travail.

Vidéo

Cette vidéo explique comment construire un système de toit à pignon:

Dans cette vidéo, vous pouvez voir le système de fermes sur l'exemple d'un toit à pignon:
