Toit à pignon faites-le vous-même

10-01-2018

Utile

L'installation indépendante d'un toit à pignon n'est possible qu'avec certaines compétences pour travailler avec de telles structures et implique une attention accrue portée à tous les détails des procédures de construction. Faciliter la mise en œuvre des travaux à venir vous aidera à étudier attentivement nos instructions, qui décrivent en détail comment le toit à deux versants est fabriqué de ses propres mains, en tenant compte de toutes les nuances des opérations effectuées.

Options de toit

Afin de comprendre toutes les subtilités et particularités des travaux à venir, nous allons tout d’abord vous présenter les types de toits à pignon connus avec différentes pentes de rampes, dont le choix devrait tenir compte des facteurs suivants:

type de toiture;
conditions climatiques locales;
but fonctionnel de la structure.

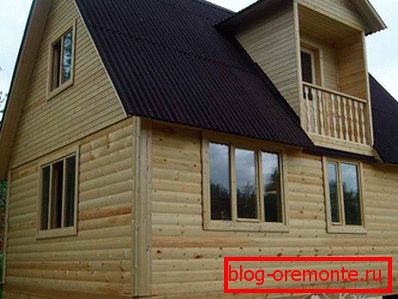

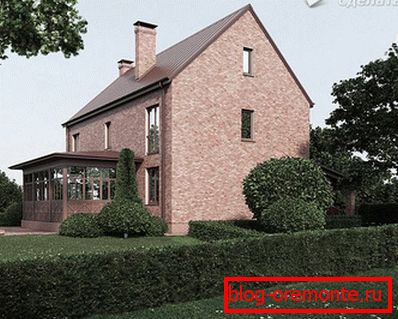

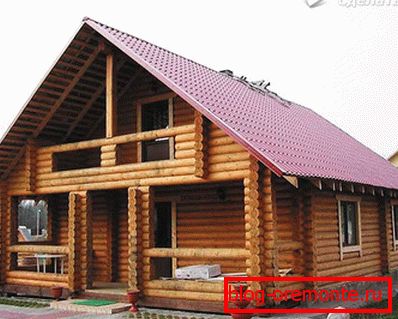

L'angle d'inclinaison des pentes dans divers bâtiments peut varier dans la plage de valeurs allant de 10 à 40 degrés et influe considérablement sur le choix du matériau de couverture. Conformément à cet indicateur, les structures de pignon peuvent avoir les versions suivantes:

avec des pentes douces (jusqu'à 20 degrés);
toits avec un grand angle d'inclinaison (plus de 20 degrés);

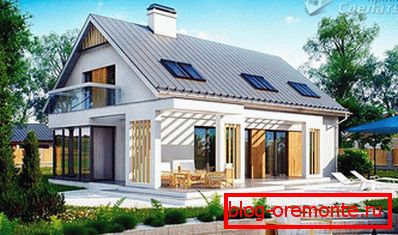

toits avec une ligne inclinée (à angle d'inclinaison variable).

Activités préparatoires

Afin de déterminer le choix de la configuration du toit optimale pour vos conditions, il est tout d'abord nécessaire de prendre en compte un indicateur tel que la neige et la charge du vent. Naturellement, avec la diminution de l’angle d’inclinaison du toit, les charges dues au vent sont sensiblement réduites; Cependant, dans ce cas, il devient impossible d'utiliser l'espace sous le toit pour les besoins du ménage (pour une pièce mansardée, par exemple).

Lors du choix de la forme d'un toit à pignon, il est généralement supposé que les principaux points de support du système de fermes correspondent aux lignes de l'emplacement des structures de support de la structure elle-même (son étage supérieur, en particulier). Dans le même temps, la largeur de la maison est prise en compte, ainsi que la présence de murs porteurs internes.

Lors de la préparation du projet, il est tenu compte de la présence ou non d'un grenier dans la future structure, ainsi que des dimensions globales de la surface du toit. Avec une taille importante de la zone fermée dans la conception du système de fermes (en plus du tableau arrière utilisé en tant que plafond porteur), devrait inclure des éléments supplémentaires - ce qu'on appelle les parcours et les racks.

Il serait bon de penser à l’endroit où sera située l’entrée du grenier et, si nécessaire, de faire un escalier.

Lors de l'aménagement d'un toit à pignon de vos propres mains (sans grenier), il est permis d'utiliser un système de chevrons inclinés qui sont attachés avec leur partie supérieure à la poutre faîtière. Cette exécution elle-même est prise en charge, à son tour, par des racks spéciaux installés avec le support sur la partition de support interne.

L'option la plus pratique et économique pour agencer les structures de toit, principalement utilisées dans les bâtiments légers, consiste à accrocher des chevrons. Les pieds de ces chevrons sont reliés par paires à l'aide de boulons spéciaux. Ces derniers sont des cavaliers horizontaux qui fournissent la rigidité requise de l’ensemble de la structure. Chacun des chevrons suspendus repose à ses extrémités sur les murs latéraux du bâtiment.

Si sa largeur dépasse 6 m, vous devrez augmenter le nombre de pistes et de racks installés. Rappelez-vous que la poutre est une barre horizontale spéciale utilisée comme support supplémentaire pour les chevrons et montée à l'aide de supports spéciaux.

Ces étagères reposent à leur tour sur ce qu'on appelle des tiges (du bois préparé à l'avance disposé le long de la pente). Un tel bois ainsi que des étagères peuvent servir de cadre aux murs de la pièce de grenier prévue. Ainsi, l’utilisation de chevrons navals vous permettra d’équiper le grenier ou un grenier assez spacieux utilisé pour les besoins du ménage.

Mais avant de construire un toit à pignon, vous devez d’abord vous soucier de la préparation des matériaux. Lors du calcul du volume de bois requis, essayez de ne pas négliger le fait que le poids du système de fermes ne doit pas dépasser la valeur de cette construction. Dans ce cas, la section utilisée pour son agencement de bois est généralement sélectionnée en fonction de la taille de la structure elle-même.

Récompense

Mauerlat est utilisé comme base de support de la structure en treillis et assure sa fixation fiable et stable sur les murs du bâtiment. En tant que mauerlat, on utilise généralement un barreau régulier de section transversale 100 × 150 mm, monté sur tout le périmètre du bâtiment et assurant une répartition uniforme de la charge sur ses murs.

Le montage d'une poutre dans le mur peut être effectué de l'une des manières suivantes:

le fil spécial (enroulé) utilisé pour fixer la poutre de support au mur est en brique dans la brique;
des montants en métal de la taille requise (d'un diamètre d'au moins 12 mm) sont immergés dans la maçonnerie;
le long du mur, une poutre spéciale en béton monolithique est réalisée avec des montants en acier

Les goujons utilisés pour la fixation sécurisée du mauerlat sont situés autour du périmètre du bâtiment avec un pas d'environ 120 mm. Lors du choix de la hauteur de la fixation, vous devez tenir compte de l'épaisseur totale de la couche d'étanchéité et du bois avec des trous préparés à l'avance. Lors de l'installation, la barre de support est installée sur les goujons et est fermement fixée avec des écrous, équipés de rondelles larges.

Arrangement du système de ferme

Le système de chevrons d'une maison typique contient un certain nombre de pièces qui sont structurellement combinées en un seul ensemble. L'élément principal du toit à pignon est une ferme en forme de A, qui est une structure rigide qui fonctionne sur le principe de "poussée". Si la charpente de la maison est en bois - veillez à ce que ses murs au niveau des poutres du plafond soient renforcés par des traverses spéciales excluant toute possibilité de déplacement sous charge.

Sur le plafond du côté du grenier, des journaux spéciaux sont posés (barres avec une section de 150 × 150 mm), qui servent de support aux porte-hélices. Tous les éléments répétitifs du système de chevrons sont fabriqués strictement selon le gabarit, ce qui permet d’obtenir après montage une construction isocèle duo-tangage avec une répartition uniforme des charges.

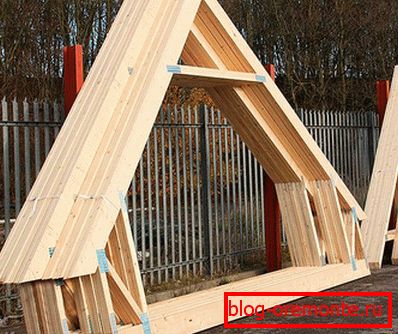

Les fermes en forme de A pour le système de fermes sont assemblées sur le gabarit directement sur le sol, après quoi la structure préfabriquée s'élève vers le haut sur le plafond préparé pour l'installation de la ferme. Dans ce cas, les poutres sont installées avec un support sur les rails et les chevrons avec leurs extrémités inférieures sont montés sur la plaque de puissance.

Dans le même temps, nous notons que lors de la fabrication d’un gabarit en treillis, vous pouvez modifier arbitrairement la longueur de ses éléments constitutifs en modifiant les paramètres du futur toit (par exemple, sa hauteur). Grâce à cela, vous pouvez choisir la meilleure option pour vos conditions.

Lors de l’installation des pieds des chevrons aux endroits où ils se joignent avec des sangles, des découpes spéciales sont réalisées pour assurer un contact fiable et une liaison rigide avec la plaque de puissance. Pour augmenter la rigidité de la structure dans cette monture on utilise souvent des plaques métalliques spéciales.

Pignon

Lors de la préparation d’un projet de construction (c’est-à-dire avant de construire une maison), vous devrez soigneusement déterminer la disposition de ses pignons.

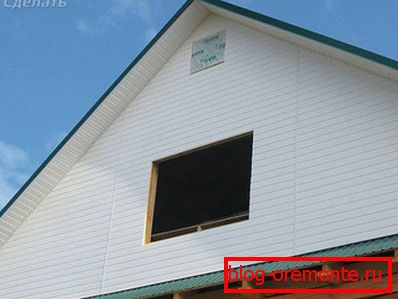

Extérieurement, le pignon ressemble à une continuation du mur, avec une bordure le long des pentes du toit. Dans le cas du toit à pignon que nous examinons, les pignons ont la forme d’un triangle isocèle. Les bases des pignons sont des fermes extrêmes, dont la hauteur et la verticalité sont strictement contrôlées.

Dans la partie supérieure des fermes à pignon est placée la poutre faîtière, à laquelle le reste des chevrons est ensuite attaché. La couture des frontons avec des planches est effectuée dans une direction présélectionnée (verticalement ou horizontalement). Il est généralement organisé à la fin de l’ensemble des travaux de couverture, mais il est autorisé à le faire en même temps que ces derniers. Avec toutes les subtilités du montage des toits à pignon, vous pouvez vous familiariser en visionnant la vidéo correspondante.

En conclusion, nous notons que les pignons et les éléments de la construction de la toiture sont soumis à une isolation obligatoire.


Vidéo

Cette vidéo montre l'installation d'un toit à deux versants:
