Parmi la variété des conceptions de toit, une place particulière est occupée par un toit à deux versants en pente. Sa caractéristique est de diviser la pente en plusieurs plans, ce qui permet d'utiliser l'espace sous le toit pour le dispositif de grenier. Avoir une pièce sous le toit réduira la perte de chaleur globale de la maison. Un toit cassé avec ses propres mains ne peut être correctement construit que si vous disposez des calculs nécessaires et respectez toutes les normes de construction.

Comment choisir l'angle

Lors du choix de l'angle d'installation des pentes du toit, il est nécessaire de prendre en compte:

type de toiture;
précipitations et force du vent;
but de la pièce - pour les locaux d'habitation, la hauteur de la crête ne doit pas être inférieure à 2,5 mètres.

La valeur optimale pour les pentes supérieures est de 30 à 45 degrés, pour les pentes inférieures à 60 degrés.

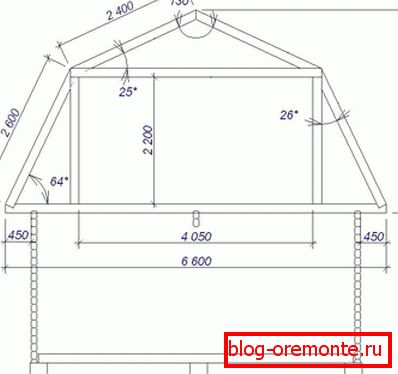

Rédaction

Toute construction commence par un dessin et une structure aussi complexe qu’un toit brisé nécessitera l’élaboration d’un schéma détaillé avec toutes les dimensions et tous les calculs. Vous pouvez commencer à visionner des photos et des diagrammes qui vous aideront à comprendre comment construire une structure de toit cassée. Connaissant la taille du bâtiment, le type de toiture et le matériau isolant, vous pouvez utiliser des calculatrices spéciales pour calculer les dimensions des composants du système de toiture.

La consommation de matériau pour la toiture, ainsi que l'imperméabilisation, est calculée en fonction de la taille de la surface du toit, qui est calculée en ajoutant la valeur de toutes les rampes. La couche isolante pour le toit en mansarde doit avoir au moins 20 cm.

Matériel

Avant de briser le toit, procurez-vous un matériau de qualité pour sa construction. Pour ce faire, procurez-vous du bois collé sec dont la teneur en humidité est comprise entre 18 et 22%. Avant l'installation, il est soumis à un traitement obligatoire avec un antiseptique et un agent anti-combustion. Traitement des compositions effectuées en espace ouvert, les fonds sont appliqués en deux couches.

barre pour plaque de puissance 200 × 200 mm, pour entretoises 50 × 100 mm;
planche 50 × 150 mm;
planche non découpée;
supports métalliques, coins, boulons, clous, vis;
lattes pour lattage de 25 à 50 mm;
membrane pare-vapeur, isolation, imperméabilisation;
matériau de toiture.

Etapes de construction

Récompense. L'installation de la construction en treillis est supposée au stade de la construction du mur. Dans la rangée supérieure, des goupilles spéciales sont posées pour le montage ultérieur du mauerlat, qui constitue la base du toit. Ce bois est posé sur tout le périmètre des murs, des montants préparés sont insérés dans les trous percés et torsadés avec des noix. L'espacement des poteaux est de deux mètres, la meilleure option s'ils sont situés entre les chevrons. Sous le mauerlat, le feutre de toiture reste à l'intérieur, offrant une protection contre l'humidité. Pour une rétention fiable de la structure à l’aide de feuillard.

Poutres. Le bois épais d'une section de 200 × 200 mm est placé directement sur le mauerlat ou dans des poches spéciales laissées dans la maçonnerie murale. Les bords des poutres situées sur la maçonnerie sont enduits de mastic. La poutre servira de support aux poteaux verticaux. Au mauerlat ils sont attachés avec des coins en métal. Nécessite un strict respect du niveau horizontal pour obtenir une base de qualité pour la toiture. Vous pouvez changer la position du faisceau en plaçant des planches.

Installation de chevrons. Le premier à présenter des pieds verticaux sur les pignons. Leur niveau est contrôlé par un fil à plomb. Les racks sont temporairement fixés avec des contrefiches. Entre les chevrons exposés, ils resserrent le cordon et installent tous les supports restants par incréments égaux à l'emplacement des poutres. Les poutres de la planche sont empilées sur les supports, elles sont fixées avec des angles et des vis. Des fixations longitudinales sont fixées sur le dessus des poutres, reliant les crémaillères et complétant la garniture supérieure. Avant l'installation finale des chevrons restants, les inlays sont soutenus par des entretoises.

Les chevrons inférieurs sont installés avec support sur la poutre et la plaque d'alimentation. Pour faciliter le travail sur la préparation des barres, pré-gabarit. Un panneau mince est appliqué à la poutre et le sciage est effectué à l'angle souhaité. Tous les chevrons inférieurs sont ajustés sur le modèle et installés. La partie inférieure, située sur le Mauerlate, est découpée sur place. Pour la fixation, utilisez des plaques ou des angles, en les tournant avec des vis ou en les martelant avec des clous.

Avant d'installer les chevrons suspendus supérieurs, il est nécessaire de définir le centre du toit. Pour ce faire, utilisez un rack temporaire, fixé au centre de la plaque d'alimentation et à l'extrémité du pignon. Le bord supérieur de la planche marquera le centre du toit. Une base est appliquée sur cette planche pour le gabarit sur lequel seront effectués les sciages des chevrons supérieurs, le deuxième bord de la pièce à usiner reposant sur la poutre.

Tous les chevrons supérieurs ont la même taille, ils sont donc classés dans un même motif. Les extrémités supérieures des chevrons sont reliées à des bouts de planches, d'assiettes ou de robots. La partie inférieure est insérée avec une entaille dans la poutre et fixée avec des coins. Chaque jambe de chevron est supportée par une jambe de suspension de 25 × 150 mm, qui est fixée à la jonction des chevrons et à la fixation.

Les chevrons inférieurs renforcent les jambes de force constantes. Pour ce faire, utilisez la planche de 50 à 150 mm, coupez l’extrémité inférieure en biais et installez-la sur la poutre. L’extrémité supérieure est fixée au chevron à l’aide d’un boulon ou d’un goujon. Installer toutes les jambes de force, supprimer les accessoires temporaires.

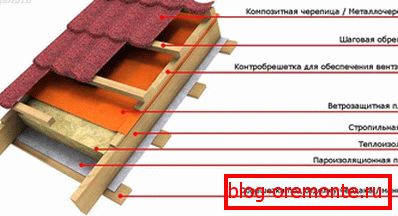

Gâteau de caisse et de toiture

Une fois l'installation de la construction en treillis terminée, il est nécessaire de poser correctement toutes les couches de la tourte de toiture. Initialement, les chevrons recouvrent la membrane pare-vapeur en partant du bas du toit. Les joints du matériau sont collés. Puis empilez l'isolation. Entre la couche de toiture isolante, il est nécessaire d'installer des conduits d'air pour la ventilation de l'espace. Une mauvaise qualité d'aération entraînera de la condensation et de l'humidité. La couverture doit être choisie en tenant compte de ses qualités d'isolation thermique; par conséquent, l'utilisation de métal n'est pas souhaitable. En tant que chauffage, choisissez des matériaux sûrs, non inflammables et qui ne sont pas exposés à l'humidité. Ces matériaux comprennent la mousse de polystyrène et le verre moussé. Après l'isolation, l'étanchéité est réalisée.

Le lattage est effectué directement sous le type de toiture sélectionné.

Le toit cassé donnera non seulement un aspect spécial à la maison, mais fournira également un espace de vie supplémentaire. Regarder des vidéos avec des explications sur les nuances de construction vous aidera à faire le travail.
