Toiture multi-toits à faire soi-même

04-06-2018

Utile

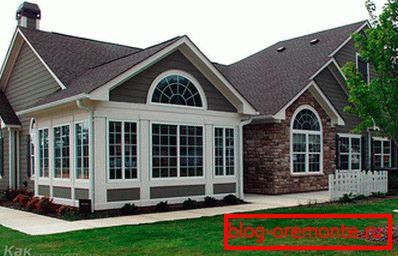

Parmi les différentes structures de la toiture, la plus complexe et la plus attrayante est considérée comme multi-tong. La particularité de sa conception réside dans un grand nombre d'éléments complexes. Ceux-ci comprennent des frontons, des pinces, des vallées et des côtes. Dans cet article, nous décrirons comment construire un toit à pignons multiples avec nos mains. Nous montrerons des dessins et des diagrammes, ainsi que du matériel photo et vidéo.

Le plus souvent, un toit à plusieurs langues est réalisé dans plusieurs cas:

au début;
en cours d'extension des locaux;
pour monter l'éclairage latéral dans le grenier;
dans des bâtiments avec une disposition complexe et de nombreuses pièces.

Caractéristiques spéciales

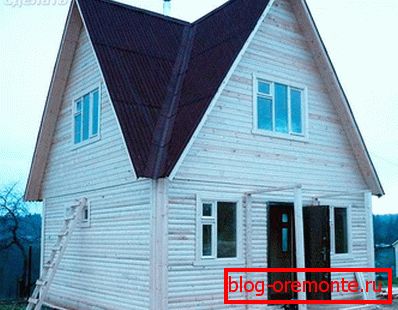

Une variante simple d'un toit à pignon est un toit à pignon sans pignons. Dans cette conception, la section triangulaire supérieure du mur s'appelle un pignon. Dans le processus de construction d'un toit multiple, il n'y a pas d'étapes simples, toutes les actions, à commencer par les calculs, nécessitent des connaissances et des compétences. Le dispositif de toiture vous permet de placer un espace de vie dessous. Malgré les difficultés, les propriétaires optent pour une installation indépendante, ce qui leur permet d’économiser beaucoup d’argent. Le toit à plusieurs pointes nécessitera d’énormes dépenses physiques et financières, mais ravira les créateurs de la beauté architecturale du bâtiment.

Avantages de la conception:

grâce à un système équilibré de chevrons de toit, il peut facilement supporter des charges élevées;
le toit a un aspect original et attrayant;
la conception diffère en fiabilité et en durabilité;
il y a de la place pour une pièce supplémentaire ou un grenier;
la couverture de neige n'est pas retardée sur les pentes raides.

Inconvénients:

conception complexe nécessitant des calculs et une installation appropriés;
une grande quantité de déchets résultant de la découpe du matériau de couverture, en particulier du métal;
forte charge sur la vallée, due à la neige;
la nécessité d'une imperméabilisation de haute qualité des joints internes.

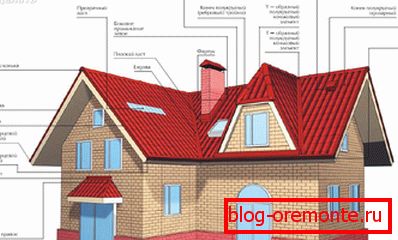

Désignations des principaux éléments structurels

Endova - un lieu de connexion interne des patins, ils sont l'un des nœuds clés. Ils doivent supporter une charge importante due à l’accumulation de neige, de sorte que le système de supports et de contrefiches supporte l’appui par le bas. L’imperméabilisation du site est d’une grande importance, la vallée passant toute l’eau qui coule sur le toit. Toute erreur de conception entraînera des fuites.

Côtes - représente le coin extérieur des pistes connectées. L'un des endroits les plus difficiles dans la conception d'un toit à plusieurs trous est considéré comme l'intersection de la barre de faîtage, à laquelle l'endova est accolée. La crête est l'un des bords du toit.

Canneberges - la section du mur limitée par les pentes, elle se présente sous la forme d'un triangle et n'est pas séparée du mur par une corniche.

Récompense - la base d'appui de tout le toit, qui répartit la charge sur les murs et la fondation.

Chevrons - suspendu, suspendu et en diagonale.

L'obésité - l'ossature d'une barre, nécessaire pour la fixation d'un matériau de toiture et le réchauffement.

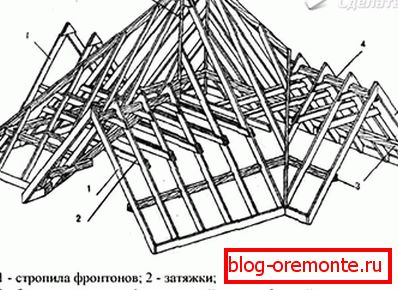

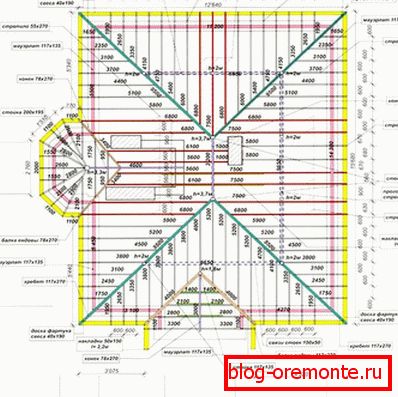

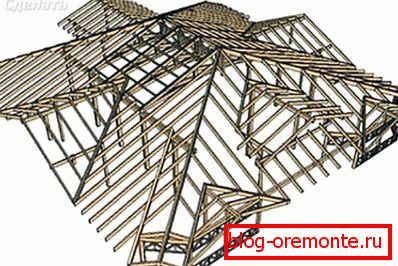

Installer un cadre de ferme

Le mauerlat est la base du toit à pignons multiples. L'élément de base est soumis à une charge élevée, c'est pourquoi une poutre de section 150 × 150 mm est utilisée. Il est fixé aux murs du bâtiment avec des ancres posées lors de la construction de la maison. Sur les chevrons maigres mauerlat. Les chevrons peuvent être inclinés et suspendus. Leur choix est déterminé par les caractéristiques de conception.

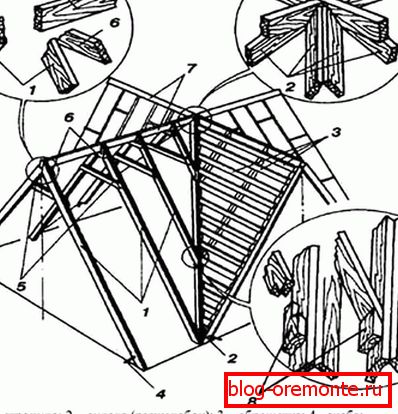

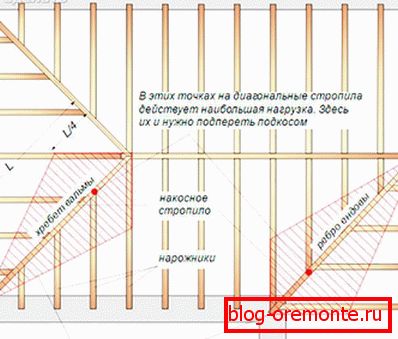

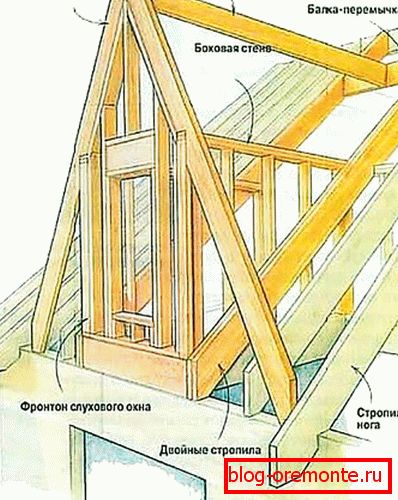

Dans le cas du toit à demi-charnière et à la hanche, des jambes de ferme diagonales sont installées aux joints des pentes. Ces éléments représentent la charge principale et doivent donc être renforcés par des travailleuses. Ces chevrons peuvent être fabriqués en double, reliés par deux planches de 150 à 50 mm. Les jambes de chevron, renforcées par des jambes de force et des boulons, forment une ferme. Pour assurer l’apparence attrayante d’un toit à plusieurs languettes et la rigidité requise de la structure, toutes les parties des fermes sont réalisées sous forme de gabarit. Les constructeurs novices ne peuvent pas assembler les fermes avec une coupe, mais les attacher avec des revêtements métalliques.

Fixation des chevrons sur mauerlat réalisée par zapilov, installation de consoles ou de coins. Dans la partie supérieure des chevrons sont reliés par une barre de faîte. Lors de l'installation d'un système de fermes dans une grande maison, des poutres de plafond sont utilisées comme bouffées. Le renforcement de la structure permet au rondin - barre horizontale, posé exactement au milieu entre les deux murs et relié au plateau d'alimentation. Sous les jambes nakosnye et endova peuvent être empilés des transats supplémentaires.

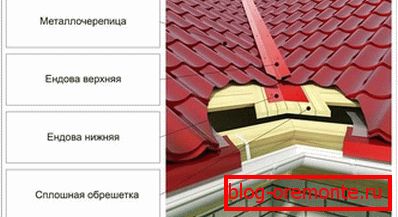

Endovy de montage

Après avoir installé les chevrons, la caisse est bourrée dessus, au niveau des joints des rampes, où les endovas sont disposées, elle est continue. La disposition du dispositif d'étanchéité du coin intérieur permet la pose d'une couche supplémentaire pour assurer la fiabilité de la conception. L'étanchéité est appliquée sur les planches et la planche inférieure est montée. Si l'endova se compose de plusieurs parties, celles-ci sont montées sur la partie inférieure, la partie supérieure chevauche le bord de l'élément inférieur. La jonction du rail inférieur et de la toiture est isolée. Pour donner à la structure un aspect fini, la plaque supérieure de la vallée est définie.

Caisses d'appareils, isolation et installation du toit

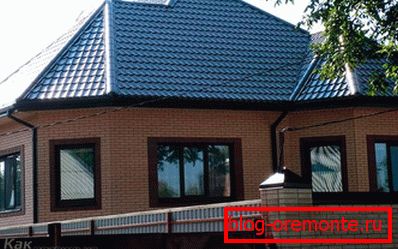

Le dernier élément du système de treillis est le lattage. Il est placé sur les chevrons avec une marche qui dépend du choix de la toiture. Pour un toit souple, il est fabriqué de manière solide pour les tuiles métalliques, par incréments de 25 à 30 cm. Lors de la conception de l'isolation, nous ne devons pas oublier les trous de ventilation. Pour les toits à pignons multiples, il est recommandé d’utiliser un revêtement de faible poids afin de ne pas surcharger les chevrons, par exemple lors de l’installation de tuiles métalliques.

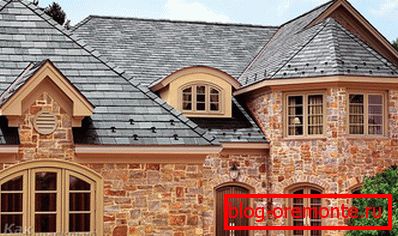

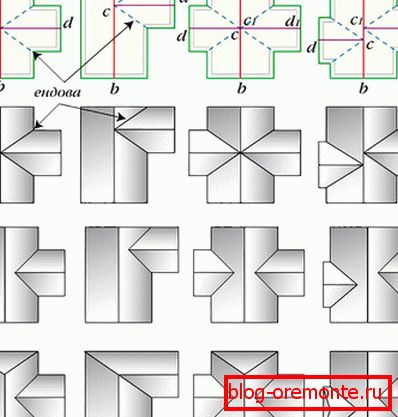

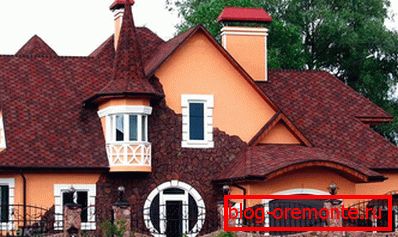

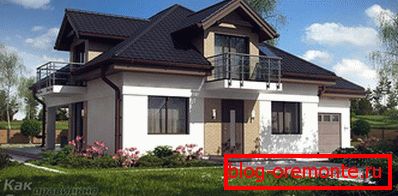

Il existe de nombreuses options pour la fabrication d'un toit à plusieurs languettes. Leur conception et leur apparence varient. Tout naturellement, ce type de toit ressemble à une maison carrée ou rectangulaire.

Vidéo

Regardez la vidéo, qui décrit en détail ce que vous devez savoir pour concevoir correctement le système de fermes de toit:
