Ventilation des eaux usées dans une maison privée

Les eaux usées provenant de votre maison vont dans le système d'égout. Si vous vivez dans un immeuble de grande hauteur, vous disposez alors d'un tel système centralisé. Les résidents des maisons privées sont obligés de créer leur propre système d'égout: creuser un puisard ou installer une fosse septique. Sans eux, ne peut tout simplement pas faire. Comme vous le savez, les eaux usées dégagent une odeur désagréable pouvant pénétrer dans votre maison. En particulier, un tel gaz organique est libéré de manière intensive en été sous l'influence du soleil. Par conséquent, chaque locataire devrait réfléchir au système de ventilation de l'appareil.

Options de ventilation

Avantages:

1. Système équilibré de pression.
2. Alimentation en air frais et circulation dans les égouts.
3. Pas d'aspiration sonore désagréable de l'eau dans les zones de basse pression.

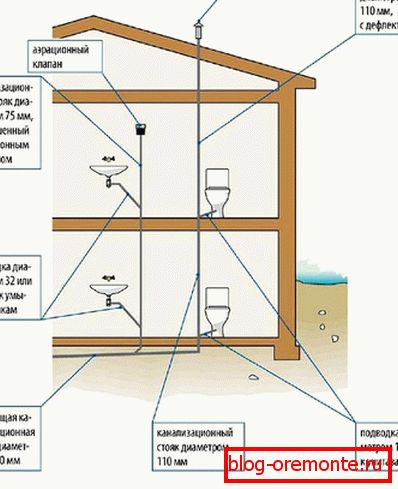

La ventilation du réseau d'égouts peut être effectuée quel que soit le nombre d'étages et de points de rejet. La tâche principale est de faire le schéma correctement. Il y a deux options appropriées:

1. Système utilisant un tuyau en entonnoir;
2. Système utilisant des vannes à vide.

Pour faire un choix, vous devez prendre en compte toutes les nuances de l’installation de systèmes. Lors de l'installation d'un tuyau d'entonnoir, il est important de respecter les conditions obligatoires suivantes:

• la maison devrait avoir plusieurs étages, où les points de drainage sont situés au-dessus du 1er étage;
• les colonnes montantes doivent avoir un diamètre supérieur à 50 mm;
• cloaque devrait être proche de la maison.

Dans d'autres cas, le propriétaire peut choisir un système de ventilation simple utilisant des vannes à vide. Mais, comme le disent les experts, le niveau d'efficacité du système d'assainissement est considérablement réduit si seules ces vannes sont utilisées. Étant donné que cet équipement ne peut remplacer intégralement un tuyau d’entonnoir, le propriétaire doit décider s’il a besoin de ventiler la conduite d’égout à l’aide du tuyau d’entonnoir, même s’il n’est pas nécessaire selon les règles. Après tout, utiliser uniquement des vannes à vide pour empêcher complètement la pénétration des odeurs dans la maison ne fonctionnera pas.

Le plus efficace sera la combinaison de ces deux options. Vous pouvez installer un tuyau d’entonnoir et équiper l’égout d’une soupape de dépression. Ce sera très utile si le tuyau du ventilateur gèle.

Ventilation avec un entonnoir

Si nous parlons du tuyau de ventilateur, les avantages généraux peuvent ajouter la précision du système d'égout. En cas de séchage du siphon (joint hydraulique), une odeur désagréable ne pénétrera pas dans la maison. Qu'est ce que cela signifie?

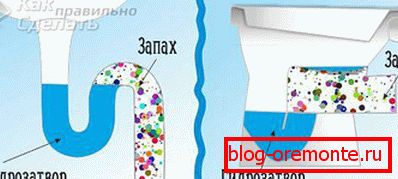

Un siphon ou un joint hydraulique est une barrière qui empêche les odeurs de pénétrer dans une maison. Il s’agit d’un tuyau ou canal courbé, rempli d’eau, qui s’éloigne des éviers, des baignoires et des cuvettes de toilettes. En cas de séchage du joint hydraulique, lorsque la plomberie n'a pas été utilisée depuis longtemps, l'odeur des eaux usées pénètrera dans votre maison. Si vous avez un tuyau de ventilateur installé, il sera enlevé par celui-ci.

De plus, grâce à l'installation d'un tuyau d'entonnoir, il n'y aura pas de vide dans votre tuyau d'égout. Par conséquent, le son de l’entrée d’air de l’évier ou du bain ne sera pas entendu. Votre système d'égout va "respirer", en évitant les odeurs désagréables dans la maison.

Ce que vous devez savoir lors de l'installation

Afin d'assurer une meilleure étanchéité des joints, le tuyau de ventilation doit être choisi dans le même matériau que celui utilisé pour la fabrication du système d'égout. Mais fondamentalement, le tuyau en plastique est choisi comme support d’entonnoir.

Si le tuyau d'égout est en fonte, vous pouvez utiliser un manchon en caoutchouc ordinaire pour le raccorder à un tuyau en plastique. Celui-ci est inséré dans le tuyau et scellé avec du silicone. Le diamètre du brassard doit correspondre au diamètre du tuyau.

Le diamètre du tuyau d'amusement doit être le même que celui de la plus grande colonne montante - c'est important. Tuyau en plastique souvent approprié Ø 110 mm. Avant de créer un système de ventilation à l'aide d'un tuyau de ventilation, familiarisez-vous avec certaines règles:

1. Les broches de la colonne montante et du ventilateur doivent être connectées à un système. Dans le cas où les colonnes montantes sont éloignées les unes des autres, vous devez installer deux tuyaux ou plus.
2. Pour réduire la complexité du travail et rendre le système plus qualitatif et plus pratique, il est préférable de procéder à l'installation du système de ventilation à l'aide d'un entonnoir pendant la phase de construction du bâtiment.
3. Il est impossible d'amener le tuyau au grenier, même s'il n'est pas utilisé - les odeurs s'y accumulent. La fin du tuyau doit être affichée sur le toit. La distance de l'arête varie de 0,3 m à 3 m, selon le type de toit. Si c'est plat - 0,35 m est suffisant, s'il est en pente - 0,5 m et plus.
4. Si une cheminée ou des tuyaux de ventilation ont déjà été installés sur le toit, le tuyau du ventilateur doit être installé avant tout. Dans ce cas, la pénétration d'odeurs désagréables dans la pièce est exclue.
5. Le déflecteur ne peut être placé que dans les zones à climat chaud, car dans les régions froides, il gèlera et deviendra couvert de glace.

Installation du tuyau de ventilation

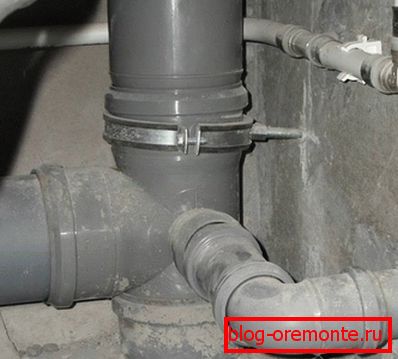

La première étape consiste à déterminer l’endroit où le tuyau sera installé. Lors du choix, il convient de prendre en compte le fait que la circulation de l'air est due à des différences de température et de pression. Par conséquent, le début du tuyau doit être situé dans une pièce chaude et l'extrémité dans un endroit froid. Ensuite, vous devez raccorder le tuyau de ventilation à l’égout. Si votre pipe n'est pas à la base de la maison mais au sol, il ne vous reste plus qu'à la couper en té. S'il est situé dans le sous-sol, vous devez y accéder, puis couper un tee-shirt.

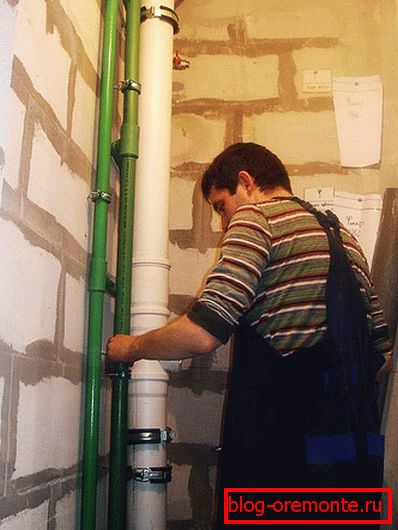

Ensuite, tout est simple: nous connectons le tuyau au té verticalement. Notre conduite traversera tout le bâtiment jusqu'au toit. Pour le fixer, utilisez des pinces métalliques.

Les attaches métalliques sont beaucoup plus sûres et plus solides. De plus, ils vous permettront d’ajuster la conception à la pente souhaitée.

Des pinces sont fixées au mur, le long duquel passe le tuyau. Au niveau de 1,5 m, vous devez mettre la trappe de visite pour nettoyer le tuyau. Au plafond ou au plafond, selon le nombre de vos étages, vous devez percer des trous pour le tuyau. Une fois que le tuyau est fixé dans la maison, il doit être amené sur le toit. Il existe trois options pour l’installer:

1. Verticalement directement.
2. À un angle de 45?.
3. À un angle de 90?

Pour amener le tuyau verticalement, en plus, vous n'avez besoin de rien. Si vous devez l'installer en biais, vous devez acheter un genou spécial. Le tuyau est affiché sous la crête du toit. Après cela, il ne reste plus qu'à effectuer des travaux sur le toit. Vous devez réparer le ventilateur de sortie, faire une hypothèque et mettre un parapluie

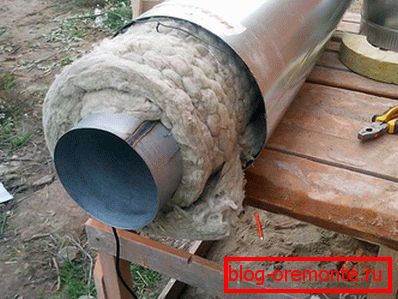

Le tuyau peut être doublé avec de l'isolant. Il assurera non seulement le maintien de la température requise, mais jouera également le rôle d’isolation phonique. Une fois tout le travail terminé, le tuyau peut être aligné avec une boîte afin qu’il ne soit pas visible. À l'endroit où il y a une révision, il est également nécessaire de faire une trappe pour en assurer l'accès.

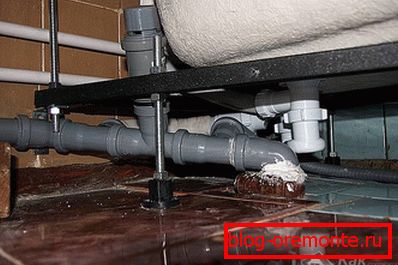

Voie alternative - vannes à vide

Un autre moyen de garantir la ventilation des eaux usées consiste à installer des vannes. Mais il convient de choisir une telle option quand il est techniquement impossible ou peu pratique de planifier un tuyau pour installer un entonnoir.

Comment ça marche? La vanne est équipée d'une lame qui se connecte à un ressort qui a une légère résistance. Si l'appareil est à l'état fermé, un joint hermétique empêche l'air d'entrer. Lorsqu'un vide est créé dans le système, ce qui peut se produire lorsque la toilette est vidangée, que l'eau est drainée sous pression ou que l'eau est évacuée de la machine à laver par une pompe, la vanne s'ouvre automatiquement. Ensuite, l'air dans la pièce passe à travers la vanne dans le système d'égout, rétablissant la pression. Lorsque la balance est rétablie, le vêtement prend une position inversée, bloquant hermétiquement l'accès à l'air. Dans cet état, les "odeurs" d'égout ne peuvent pas pénétrer dans votre pièce. Et lorsque la vanne s'ouvre, le flux d'air aspiré dans le système empêche l'odeur de s'infiltrer.

Cependant, il convient de prendre en compte certaines nuances lors de l'installation et de l'utilisation d'un tel équipement:

• contrairement aux tuyaux d’entonnoir, les vannes à vide ne peuvent pas garantir l’absence totale d’odeur d’eaux usées lorsque les siphons sont secs;

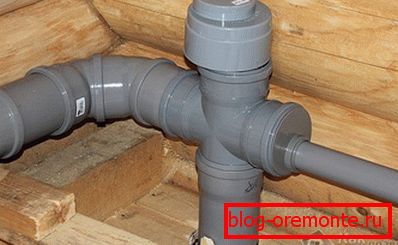

• ces équipements sont installés sur des prises de courant, mais si, pour une raison quelconque, il est difficile de les installer, ils peuvent être installés sur n’importe quelle section horizontale du tuyau d’égout;
• L'inconvénient majeur des vannes est l'usure des joints en caoutchouc, qui la rendent étanche à l'air;
• l'appareil nécessite une maintenance périodique: si vous sentez l'odeur, il est nécessaire d'ouvrir et de résoudre le problème.

Si nous parlons d'installation, le processus est simple et, contrairement à l'installation d'un tuyau en entonnoir, aucun travail de réparation supplémentaire n'est requis. Il suffit de connecter la vanne au système d’égout et d’assurer une bonne étanchéité du raccord. A cette fin, installez un brassard en caoutchouc normal.

Méthodes personnalisées

Si votre bâtiment a déjà été construit et que vous ne souhaitez pas percer le plafond, vous pouvez recourir à des méthodes alternatives ne contredisant pas les exigences standard et les règles de sécurité.

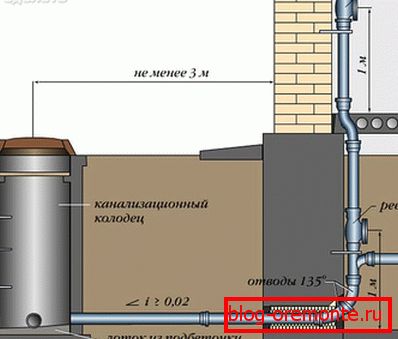

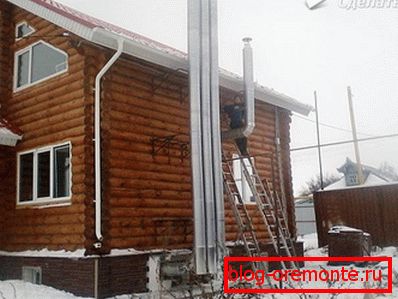

1. Installation du tuyau sur le mur extérieur. Ce schéma est assez simple et similaire au système classique. Il est nécessaire d'installer le tuyau le long du mur extérieur de la maison. Son diamètre devrait être de 110 mm. Il se bloque dans les égouts, est fixé au mur avec des fixations et est affiché sur le toit du bâtiment. Il est important de ne pas installer le tuyau près des fenêtres et du balcon. Extérieurement, un tel système est très similaire à un tuyau d'évacuation, il ne gâchera donc pas l'apparence générale de la maison. Mais dans ce cas, il faudra le réchauffer, sinon le givrage est garanti.
2. Installation d'un système pour fosse septique. Cette méthode peut être considérée comme la meilleure option de ces 3 méthodes. Selon les règles, les dispositifs de stockage et de nettoyage doivent être situés à 5-20 m du logement. Par conséquent, après avoir ventilé une fosse septique, vous pouvez éviter les odeurs dans la maison. De plus, il est facile de retirer le tuyau de la fosse septique, avant et après la construction de la maison.
3. Installation du système le long de la clôture. Le principe d'installation est le même, la seule différence étant l'éloignement de la sortie d'aération de la maison.

En utilisant un tel système, vous pouvez nuire à vos voisins. Donc, si votre clôture est à proximité des maisons voisines, l'odeur d'égout sera entendue.
